2018年4月16日--東芝電子元件及儲存裝置株式會社今日(4月16日)宣布推出2新款小型低電阻SOP Advance (WF)封裝的MOSFET產品。新IC- TPHR7904 & TPH1R104PB皆是車用40V N-channel溝槽功率MOSFET的最新Lineup。量產即日開始。
此2款MOSFET IC採用最新第九代U-MOS IX-H溝槽製程及小型低電阻封裝，具備低導通電阻有助於降低導通損耗。與東芝上一代產品(U-MOS IV)相比，此ICs設計實現了更低的開關雜訊，幫助降低EMI。

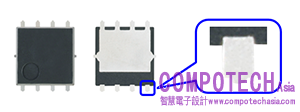

SOP Advance (WF)封裝採用Wettable Flank Terminal 結構，支援再焊接後進行自動光學(AOI)檢測。
產品特點
- 斷態輸出端電壓：60V(最大值)
由於採用U-MOS IX-H製程及SOP Advance (WF)封裝，實現0.79mΩ的最大導通電阻(RDS(ON)最大值)
- 低噪音特性降低電磁干擾(EMI)
- 採用Wettable Flank terminal結構，支援小型低電阻封裝
- 斷態輸出端電壓：60V(最大值)
由於採用U-MOS IX-H製程及SOP Advance (WF)封裝，實現0.79mΩ的最大導通電阻(RDS(ON)最大值)
- 低噪音特性降低電磁干擾(EMI)
- 採用Wettable Flank terminal結構，支援小型低電阻封裝
應用方面
- 電動輔助轉向系統(EPS)
- 負載開關
- 電動幫浦(Pumps)
- 電動輔助轉向系統(EPS)
- 負載開關
- 電動幫浦(Pumps)
主要規格
(Unless otherwise specified, @Ta=25℃)
(Unless otherwise specified, @Ta=25℃)
|
料號 |
漏源極電壓 |
漏極電流 (DC) |
漏源極導通電阻 |
閘源極間內建穩壓二極體 |
系列 |
||
|
@VGS＝6V |
@VGS＝10V |
||||||
|
40 |
120 |
1.96 |
1.14 |
No |
U-MOS IX |
||
|
150 |
1.3 |
0.79 |
No |
U-MOS IX |
|||
