2019年1月30日--半導體測試設備領導廠商愛德萬測試，在日前發表了最新的光聲顯微鏡-HadatomoTM Z (Zeta)，以非侵入性的方式取得真皮層血管資料後，系統即可快速將血管以3D成像。 傳統的成像技術，因為解析度過低、或測量深度太淺等問題，很難將真皮層下的血管網絡清楚成像。此套新系統則透過光聲波界定血管網絡構造、結合超音波界定真皮層構造等方式，將血管網絡以3D成像; 再以最新設計高解析度的超音波感應器，將影像層疊為高解析度的3D影像出圖。真皮層內的血管資料，對美容保養、以及醫學等領域的發展而言甚為重要，此套系統則將真皮層內的血管資料，以突破性的新概念提供做為分析工具。

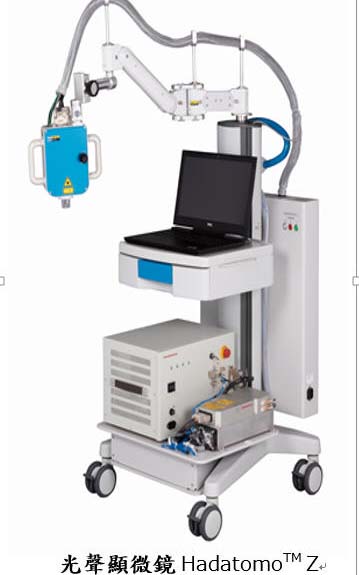

HadatomoTM Z 是一台移動方便、操作簡便的光聲顯微鏡，其活動機臂上崁有測量元件，並安裝在具有腳輪的系統本體上。全新 HadatomoTM Z突破了傳統單波長血管分析的侷限，可交替輻射出兩種不同波長的光聲波: HadatomoTM Z可依照血管內不同的含氧係數，區分出動脈和靜脈。當其交替輻射出兩種不同波長的光聲波後，動脈和靜脈將會顯現出不同的吸收係數，然後便可利用這些吸收系數，來計算出血氧濃度。

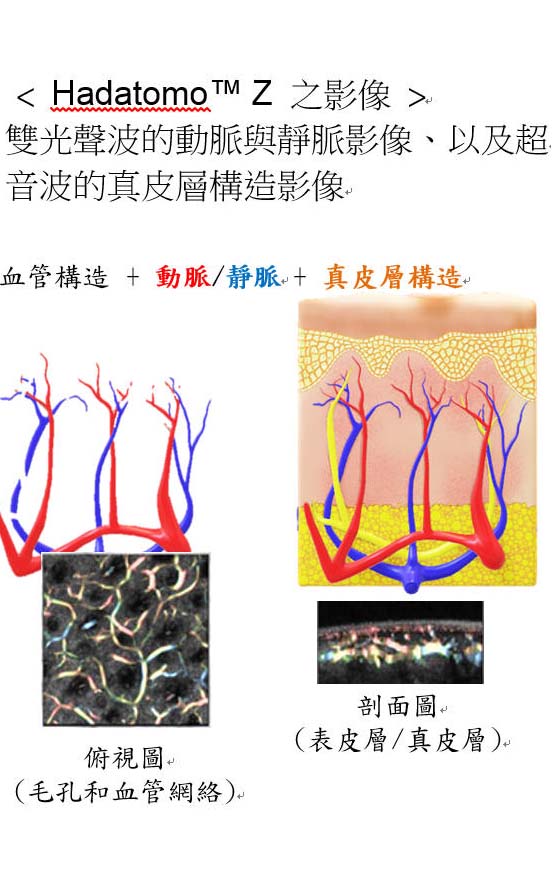

超音波測量方法相當適合用在表皮層/真皮層的分析上，因為其還能顯現出肌膚凹凸不平、或毛孔、皮脂腺等問題。HadatomoTM Z 會同步進行超音波測量和光聲波測量，然後將光聲波所取得的血管構造影像、以及超音波所取得的真皮層構造影像層疊; 因此，能以3D成像的方式，正確顯現出血管位置，其深度可達真皮層內3mm。
真皮層血管的資訊，對美容保養或醫療等領域的研究和發展而言，是不可或缺的；研究包括像是精華液或美容療程所導致的血管擴張或血液循環加速、或是監控皮膚癌所造成的血管再生情形等等。HadatomoTM Z 將以前所未見的高解析度3D影像，進一步為這些領域的研究發展做出貢獻。
愛德萬測試將於2019年1月30日開始，在日本幕張展覽館所舉辦的日本國際化妝品研發、原料與製造技術展上，公開展示Hadatomo™ Z ，並預計於2019年4月開始，陸續將Hadatomo™ Z出貨給日本、歐洲、南韓及中國等地的客戶。
研發背景

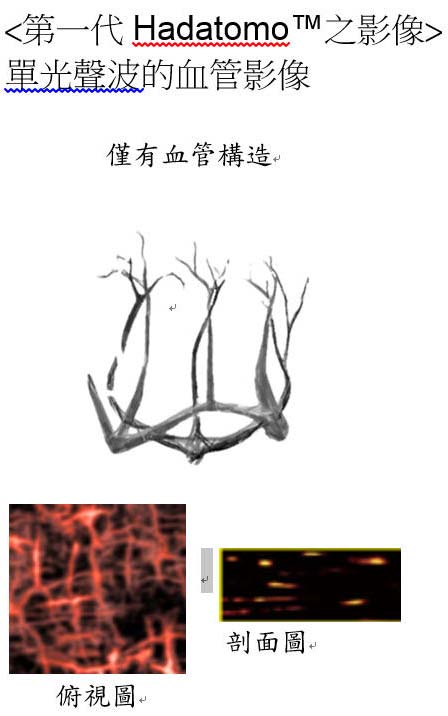

人類的皮膚有兩層，分別是表皮層和真皮層。表皮層由皮膚表面向下延伸數百微米，接下來是再向下延伸數毫米的真皮層，然後是覆蓋著的皮下組織。肉眼可見的皮下血管，是位在真皮層下方、皮下組織內的靜脈。不過，在我們的皮膚內，特別是真皮層裡，有無數條、直徑範圍從幾微米到幾百微米的微血管，這些血管建立起一套肉眼無法看見的複雜網絡。長期以來，一直都沒有任何有效的量測設備，可以用來分析這些真皮層血管的構造和運作機制；一直到2015年，愛德萬測試推出了光聲顯微鏡Hadatomo™，才有了可以對真皮層血管進行分析的新工具。第一代的Hadatomo™ 雖可取得真皮層血管網絡的清晰影像，卻因為僅使用單一波長的光聲波來進行測量，所以無法確實判斷動脈、靜脈和黑色素。 醫生與研究人員因此要求系統進行改善，必須能判別像是表面凹凸不平等表皮層/真皮層資訊、或是體毛等的成分資訊，以及表皮層微血管的清晰影像等等。為了達成這些專業要求，愛德萬公司因此研發了新一代的HadatomoTM Z系統。
產品特色 :
多模態性
單一系統內可使用雙波長光聲波方式進行測量，以氧飽和度判別動脈和靜脈，並以超音波測量個別成分硬度間的差異，來觀察真皮層組織。
即時成像
從最短測量時間40秒 (範圍: 6 mm x 3 mm x 3 mm (深度))，到最長測量時間210秒 (範圍: 6 mm x 6 mm x 3 mm (深度))的範圍，同步測量光聲波影像和超音波影像。
操作簡便，輕鬆取得高解度影像
特別為此系統所開發的超音波感測器，能提供高解析度剖面圖。藉由觀察剖面圖，可輕鬆找出想要特別留意的點。
移動方便、操作簡便的靈活設計
系統設計簡潔，在活動機臂上崁有測量元件，並安裝在具有腳輪的系統本體上。移動及設定容易，可輕鬆測量人體各部份。
無須標記
僅需要在量測區域上使用少量的水，便可進行測量。無須使用任何造影劑，即可進行非侵入式測量。
輕鬆取得3D影像數據
即時顯示2D剖面影像的測量數據，並能結合成3D影像數據。使用客戶自行提供的成像軟體即可進行3D影像分析。
外部尺寸: 約610 (寬) x 730 (深) x 1,400 (高) mm
重量: 最重135 kg
更多關於 Hadatomo™ Z的資訊，請上:https://www.advantest.com/products/leading-edge-products/hadatomo/wel5200
