ROHM推出業界首創※LED驅動器「BD18336NUF-M」僅需一顆晶片即可確保電壓降低時的安全照明
前言：
有助DRL和定位燈等最新插口型LED燈小型化

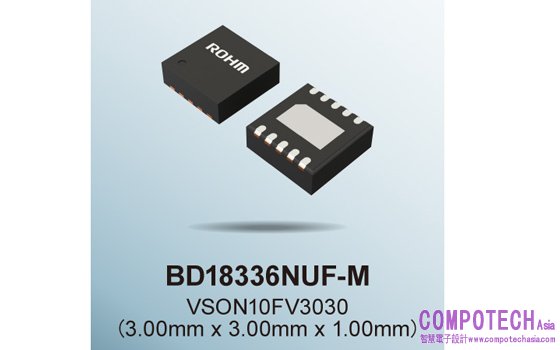

半導體製造商ROHM（總公司：日本京都市）針對汽車DRL（Daytime Running Lamps：晝行燈）、定位燈及尾燈等插口型LED燈，研發出業界首創的超小型高輸出線性LED驅動IC「BD18336NUF-M」，在汽車電池電壓下降時，僅需這一顆晶片即可維持安全照明。
近來方便維修保養的超小型插口LED燈在汽車領域備受矚目，而ROHM的新產品「BD18336NUF-M」正是一款相當適用於驅動這類LED燈的LED驅動器。當電池電壓從13V降至9V時，利用新搭載的電壓降低時電流分流電路功能，切換LED電流路徑來防止燈滅，且能夠一直保持30％以上的亮度。另外，其3.0mm見方的超小型封裝即擁有600mA的高輸出，與傳統產品相比，包括外接電路在內的安裝面積減少了約30%，可安裝於超小型插口LED燈所需的10mm見方電路板中。基本上，使用傳統產品如果不配置外接電路，當電池電壓下降時，LED燈就會熄滅，對周圍環境造成安全性的隱憂，而新產品僅需一顆晶片即可使插口型LED燈維持安全照明及小型化。
此外，為了支援溫度容易升高的高亮度白光LED，新產品還內建抑制LED發熱的功能，可運用於白光LED的DRL。
新產品已於2019年12月開始出售樣品（樣品價格：450日元/個，不含稅），計畫於2020年7月開始暫以每月40萬個的規模投入量產。
＜背景＞
在汽車領域中，由於LED燈有壽命長、可高密度安裝等特性，因此在車燈中的應用迅速發展普及。透過在模組電路板上安裝大量電子元件，車電LED燈在設計上逐漸多樣化且擁有更高性能。最近除了設計靈活性之外，也越來越重視日後維修保養的方便性，因此相關需求也日益提升。

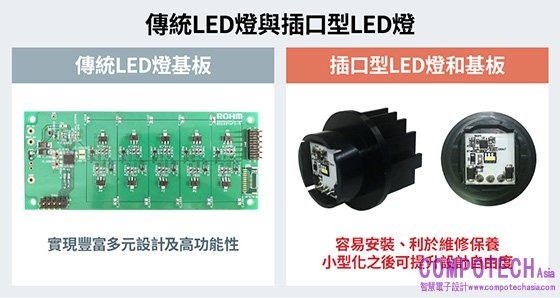

在這種背景下推出的插口型LED燈，雖然像LED燈泡一樣容易更換，也利於日後的維修保養，但其中插口小型化、設計的靈活性受限等課題依然有待解決。
ROHM針對這些課題，推出非常適用於超小型插口LED燈的小型化新產品，還透過電流分流功能，使其在電池電壓下降時能夠維持安全照明。
＜新產品特點＞
1. 業界首創，在汽車電池電壓下降時，僅需一顆晶片即可維持安全照明
BD18336NUF-M利用電壓降低時的電流分流功能，成為業界首創僅需一顆晶片（3.0mm見方超小型封裝）即可在在汽車電池電壓下降時維持安全照明，同時也具有以下特點，有助於最新插口型LED燈維持安全照明及小型化。

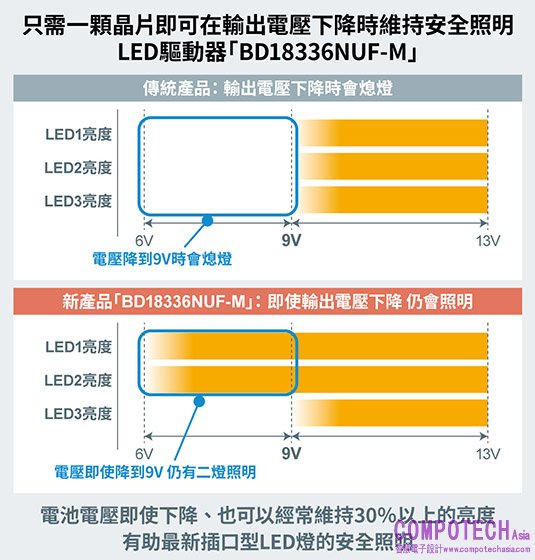

1-1. 即使汽車電池電壓降至9V，也始終保持30%以上的亮度
汽車電池通常提供13V（若是防逆流二極體則為12V）的電壓，但受到各種因素影響，輸出電壓會產生波動。傳統產品的問題在於，當電壓下降到9V時，除非有配置周邊電路，否則LED燈就會熄滅，使其周圍產生安全疑慮。

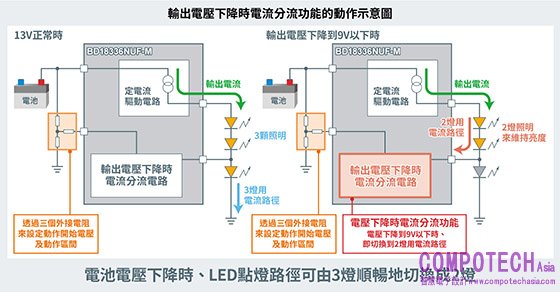

而ROHM新產品則是透過電壓下降時的電流分流功能，在汽車電池的供給電壓降至9V時，立即將LED照明用的電流路徑從3燈變為2燈路徑，並可以平穩順暢地切換而不會出現閃爍，持續保持30％以上（與正常時相比）的亮度而不會熄滅，非常有助於安全照明。而這種電壓下降時的電流分流功能，透過三顆外接電阻即可設定工作開始電壓和工作區間，因此可靈活對應各類型的應用。

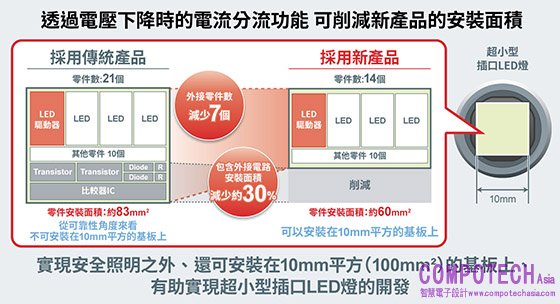

1-2. 安裝面積比傳統產品減少約30%，有助插口型LED燈的小型化
新產品透過電壓下降時的電流分流功能，以一顆晶片即可在電壓下降時維持安全驅動，因此與傳統產品相比，外接零件數量減少了7個，縮減了包括外接電路在內約30%的安裝面積。傳統產品除非利用比較器和電晶體等配置外接電路，否則在電池電壓下降時LED燈就會熄滅，而新產品則僅需一顆晶片就可以輕鬆維持LED的安全照明。
這使得像是10mm見方的LED模組電路板也可以使用本產品，將有助於超小型插口LED燈之開發。
2. 適用於包括高亮度白光LED在內的所有LED燈色

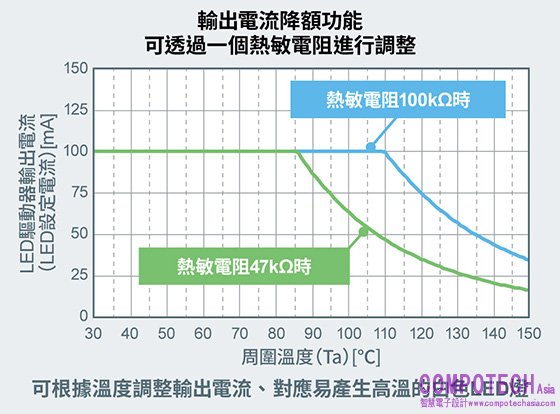

新產品搭載了輸出電流降額功能，當LED溫度升高後，能夠降低LED驅動器的輸出，並抑制其發熱量。該功能是為了搭載於超小型插口LED燈而設計的，能透過一顆外接熱敏電阻來根據溫度調節輸出電流。
新產品搭載了輸出電流降額功能，當LED溫度升高後，能夠降低LED驅動器的輸出，並抑制其發熱量。該功能是為了搭載於超小型插口LED燈而設計的，能透過一顆外接熱敏電阻來根據溫度調節輸出電流。
從LED壽命的角度看，傳統產品不適合驅動溫度容易升高的白光LED，而新產品透過調節輸出電流，可適用於所有LED燈色，因此不僅適用於使用紅色LED和黃色LED的尾燈和定位燈，還可以廣泛應用於使用白光LED的DRL等各種車燈。
＜其他電氣特性＞
＜應用範例＞
・DRL（Daytime Running Lamps：晝行燈）・定位燈・尾燈 ・霧燈
適用於以上各種汽車LED燈的驅動。
