意法半導體推出MasterGaN參考設計並展示250W無散熱器諧振轉換器

本文作者:意法半導       點擊: 2021-05-28 17:01
前言:
2021年5月28日-- 橫跨多重電子應用領域、全球領先的半導體供應商意法半導體(STMicroelectronics,簡稱ST;紐約證券交易所代碼:STM)新推出MasterGaN首個參考設計,並展示了新款高整合度元件如何提升功率密度、效能,簡化產品設計,縮短上市時間。

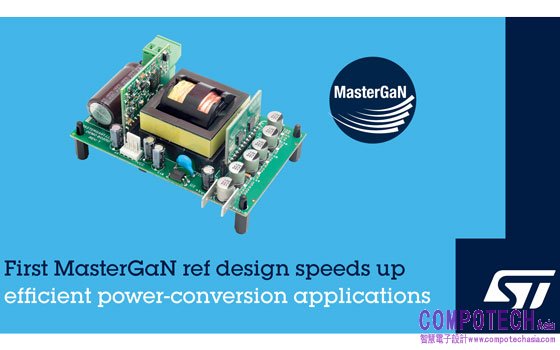

EVLMG1-250WLLC 參考設計是一個250W諧振轉換器,電路板尺寸為100mm x 60mm,最高元件高度是35mm。功率晶片整合了一個STDRIVE半橋閘極驅動器以及兩顆650V常關GaN電晶體的MasterGaN1。其具有配對的時序參數,導通電阻(Rds(on)) 150mΩ,最大額定電流10A,邏輯輸入相容3.3V至15V訊號。

MasterGaN1適用於最高400W的交流對直流電源、直流對直流轉換器和直流對交流逆變器應用中的高效軟開關拓撲,包括諧振轉換器、有源鉗位反激或正激轉換器,以及無橋圖騰柱功率因數校正(Power-Factor Correction,PFC)。

利用GaN功率電晶體的高效能,參考設計一次側採用無散熱器設計。此外,GaN電晶體的開關性能出色,工作頻率高於普通矽基MOSFET解決方案,因此可以使用較小的電磁元件和電容,實現更高的功率密度和更低的物料清單成本。

EVLMG1-250WLLC是一個標準400V輸入的電源參考設計,提供一個24V/10A輸出埠,最高效能超過94%。受益於MasterGaN內部整合的安全功能,轉換器輸出有短路和過流保護功能。還具備欠壓保護和輸入電壓監測功能,電壓檢測功能可在多個直流對直流轉換器中實現上電排序,防止馬達低壓起動。

意法半導體的MasterGaN系列產品由腳位相容的整合半橋產品所組成,包括對稱和非對稱配置,其採用9mm x 9mm的薄型GQFN封裝。封裝內部電路額定電壓最高650V,高低壓焊盤之間的爬電距離超過2mm。MasterGaN模組適用於各種額定功率,工程師只需略做硬體修改,即可擴充升級系統設計。

EVLMG1-250WLLC現在已經上市。

更多資訊,請造訪:www.st.com/gatedrivers
