ROHM推出運算放大器「BD8758xYx-C」 在4種國際抗雜訊測試中均表現出色
前言：
具備「EMARMOUR™系列」超強抗雜訊性能 有助減少異常檢測系統設計工時並提高可靠性
2021年 6月24日--半導體製造商ROHM（總公司：日本京都市）針對車電引擎控制單元和FA裝置的異常檢測系統等，需要在惡劣環境下進行高速感測的車電和工控裝置，研發出具備超強抗EMI性能*1（以下稱“抗雜訊性能”）的Rail to Rail輸入輸出*2高速CMOS運算放大器*3 「BD87581YG-C（單通道產品）」和「BD87582YFVM-C（雙通道產品）」。

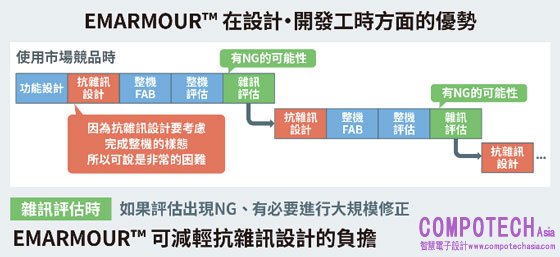

近年來，隨著用於電動車和ADAS中的汽車電子系統的電子化和高密度化，雜訊環境也變得越來越嚴峻。通常在汽車研發中，難以對電路板和系統單體做雜訊評估，一般需要組裝後再進行評估，但若是評估結果NG，就需要大規模修改，因此降噪設計一直是一大課題。
基於上述原因，ROHM充分利用垂直整合生產體制和類比設計技術優勢，從2017年開始研發EMARMOUR™系列，該系列產品具有非常出色的抗雜訊性能，有助減輕降噪設計負擔，在車電和工控裝置市場獲得高度好評。
以出色的抗雜訊性能著稱的EMARMOUR™系列的研發初衷，是為了即使應用產品沒有經過特別處理，也可防止產品因雜訊干擾而誤動作。此次新產品在4種國際抗雜訊評價測試中均表現出超強性能。例如，在汽車製造商施行的「電子輻射抗雜訊測試 ISO 11452-2」中，市場競品的輸出電壓在整個雜訊頻段內波動達到±300mV以上，而新產品的輸出電壓波動僅在±10mV以內（僅為市場競品的1/30）。因此，將新產品配置在感測器等零件的後段時，利用CMOS元件結構可快速且精準的訊號放大，並且完全不受外部雜訊的影響，因此在各種異常檢測系統為首的廣泛應用中，非常有助減少設計工時並提高系統可靠性。
新產品已於2021年5月開始暫以每月100萬個（樣品價格 300日元/件，未稅）的規模投入量產。此外，「ROHM Real Model*4」是一種高精度的SPICE模型，透過該模型得到的電氣特性和溫度特性類比值，與實際IC值完全一致，可以避免實際試作後又要回頭重做，有需求的客戶皆可至ROHM官網進行驗證。

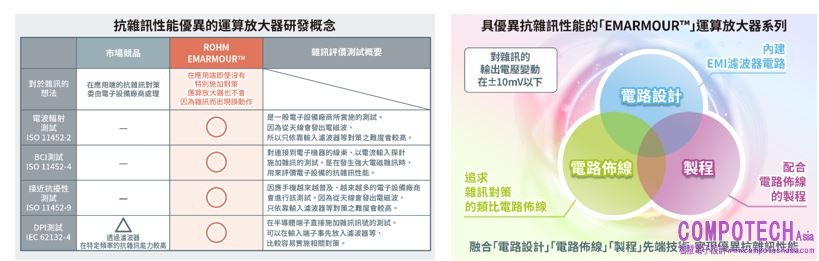

＜什麼是EMARMOUR™？＞
「EMARMOUR」是ROHM產品的品牌名稱，融合了ROHM「電路設計」、「電路佈線」、「製程」等先端技術優勢所研發而成，並在ISO 11452-2國際抗雜訊評估測試中，整個雜訊頻段的輸出電壓波動都非常小。由於抗雜訊性能出色，不僅有助解決系統研發過程中雜訊干擾的問題，同時也能有效減少設計時程，並提高可靠性。
＜新產品特點＞
1．在4種國際抗雜訊評估測試中均表現非常出色的抗雜訊性能，可減輕降噪設計負擔

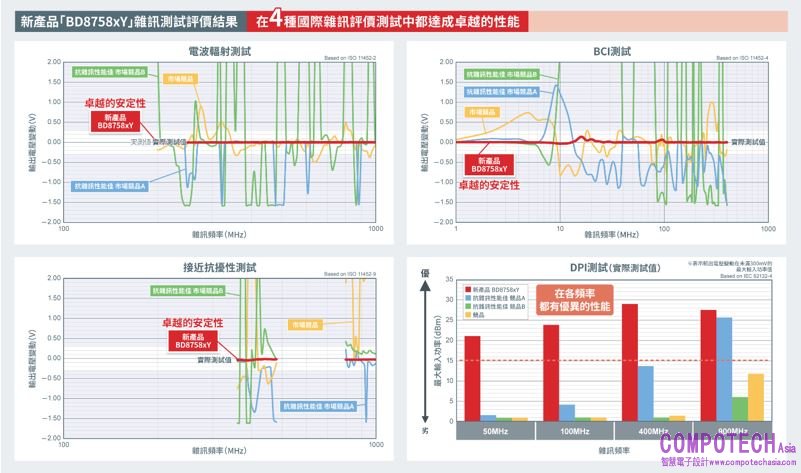

新產品為EMARMOUR™的運算放大器系列產品，在ROHM的電波暗室中進行了「電波輻射測試 ISO 11452-2」、「BCI測試 ISO 11452-4」、「接近抗擾性測試 ISO 11452-9」、「DPI測試 IEC 62132-4」等4種國際抗雜訊評估測試，並在這4種測試中都表現出了非常出色的性能。
例如，在「電波輻射測試 ISO 11452-2」中，相對於市場競品在整個雜訊頻段的輸出電壓波動達到±300mV以上，新產品僅在±10mV以內，因此可說是具備了非常出色的抗雜訊性能。由於無需特別處理各頻段的雜訊降噪問題，不僅可以減少元件數量（雙通道運算放大器與市場競品相比，RC濾波元件共可減少10個），還可減輕對於系統極為重要的感測器等的降噪設計負擔，從而有助減少應用設計工時並提高應用可靠性。
2．配備高精度模擬模型，避免實際試作後再回頭重做

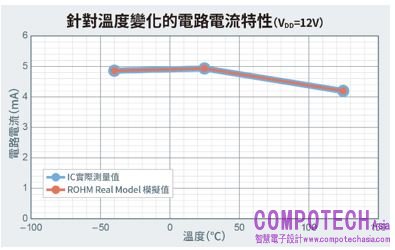

在新產品驗證用的模擬模型中，利用ROHM自有的建模技術，忠實地再現了實際IC的電氣特性和溫度特性，成功地使模擬值與IC實物值完全一致。ROHM提供此種高精度SPICE模型「ROHM Real Model」，藉由可靠的驗證，可有效避免實際試作後再回頭重做等情況發生，有助提高應用產品研發效率。此SPICE模型可在ROHM官網搜索產品型號「BD8758xYx-C」或者透過以下連結查看。
＜應用範例＞
■車電EV/HEV逆變器、引擎控制單元、eCall（車輛緊急呼叫系統）、汽車導航系統、汽車空調
■工控裝置（FA裝置）、計量儀器、測量裝置、伺服系統、各種感測器系統
等對電子電路降噪要求高的各類車電和工控裝置。

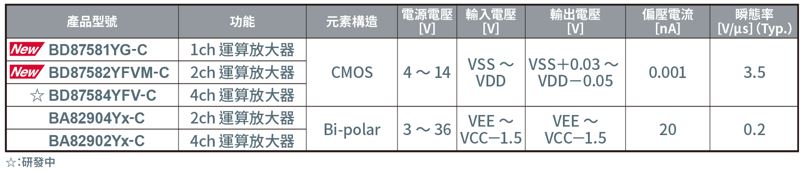

＜車電EMARMOUR™運算放大器/比較器產品系列＞
該系列符合汽車電子產品可靠性標準「AEC-Q100」，具備了高可靠性，用戶可以安心替換有雜訊干擾問題的現有產品。
●運算放大器
●比較器
＜電商銷售資訊＞
銷售產品：Rail to Rail輸入輸出高速CMOS運算放大器「BD87581YG-C」和「BD87582YFVM-C」
銷售時間：2021年4月起
＜名詞解釋＞
*1)抗EMI（Electromagnetic Interference：電磁干擾）性能
表示對周圍產生的雜訊干擾的耐受性指標。如果抗EMI性能較差，則當周圍產生雜訊干擾時，元件或系統有可能產生誤動作，因此需要使用濾波器（電容、電阻等）和遮罩（金屬板）來降低雜訊。
*2) Rail to Rail輸入輸出
指在訊號處理中，可以在不受限制的電源電壓範圍內，處理輸入訊號和輸出訊號。
*3) 運算放大器、比較器
運算放大器可放大感測器等所輸出微小訊號，使之達到微控制器等可識別的電壓電平。比較器可對感測器的輸出訊號等進行閾值判斷，並可輸出數位（High / Low）訊號。
*4) ROHM Real Model
使用ROHM自有的建模技術，成功地使模擬值與實際IC值完全一致的高精度模擬模型。
・「EMARMOUR™」是ROHM Co., Ltd.的商標或註冊商標。
