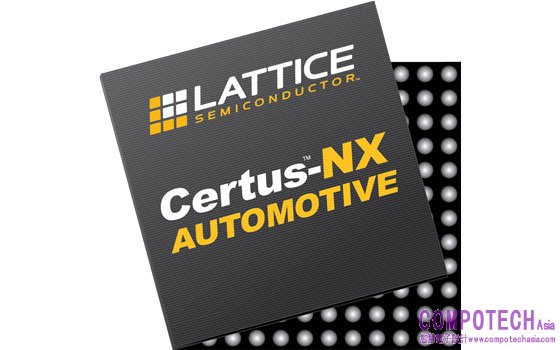

2021年8月26日--萊迪思半導體公司(NASDAQ:LSCC)為低功耗可程式化設計元件的領先供應商,今日宣佈推出專為資訊娛樂系統、先進駕駛輔助系統(ADAS)以及安全應用優化的全新Certus™-NX FPGA系列的汽車級產品,繼續拓展其不斷完善的汽車產品系列。這些基於萊迪思NexusTM平台的全新Certus-NX元件不僅擁有汽車級功能,還有擁有同類產品最高的I/O密度、低功耗、高效能、小尺寸、高穩定性、瞬時啟動等特點,還支援高速PCI Express(PCIe)和超高速乙太網路(Gigabit Ethernet)介面。
萊迪思半導體晶片產品行銷總監Jay Aggarwal表示:「隨著汽車系統電氣化、自動駕駛和互連趨勢的發展,製造商希望為駕駛員提供他們尋求已久的先進功能和使用者體驗,這也推動了對車用半導體的需求。我們的Certus-NX通用FPGA憑藉其業界領先的高效能和低功耗、小尺寸、高可靠度以及對主流I/O標準的支援,成為汽車製造商希望為其客戶提供的下一代汽車應用的絕佳晶片平台。」
Tata Elxsi FPGA解決方案業務主管K. Ganesh Rao表示:「隨著越來越多的汽車系統邁向數位化,現代汽車基本上已成為行動資料中心。汽車開發人員需要使用具有高速I/O效能且安全可靠的晶片解決方案,從而確保關鍵任務汽車系統能夠即刻執行各種功能。萊迪思Certus-NX FPGA提供的可靠度、高效能和功能集讓我們未來的汽車應用成為可能。」

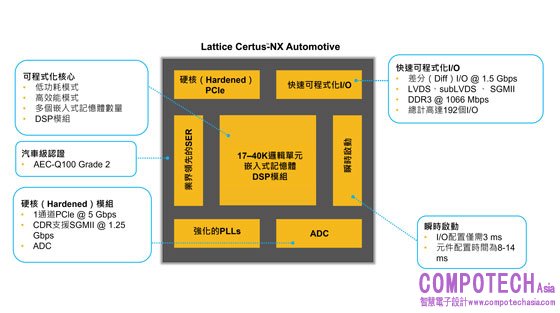

Certus-NX FPGA非常適合汽車應用,如馬達控制、車載資訊娛樂(IVI)系統中的LED控制、車載網路(IVN)和ADAS應用中的感測器資料協同處理等。Certus-NX FPGA的主要功能包括:
• 低功耗——與同類FPGA相比功耗降低多達4倍,Certus-NX FPGA的可程式化設計基體偏壓功能可根據使用者的應用需求,選擇高效能或低功耗工作模式。
• 小尺寸——與同類FPGA競品相比,尺寸縮小多達3倍,每平方毫米I/O密度增加多達2倍。
• 瞬時啟動——全新元件還透過SPI記憶體實現超快的元件設定,其速度最高可達同類FPGA競品的12倍。單個I/O配置只需3 ms,整個元件啟動時間僅為8-14 ms(取決於元件大小)。
• 可靠的I/O介面效能——Certus-NX完善的I/O IP函式庫包括:
o 1.5 Gbps差分(differential )I/O,效能超過競品FPGA最高可達70%。
o 5 Gbps PCIe、1.5 Gbps SGMII和1066 Mbps DDR3。
• 汽車級認證、可靠度高——Certus-NX FPGA通過了AEC-Q100認證,抗軟錯誤率(SER)效能最高為同類FPGA的100倍。
• 強大的認證和加密——為了保護元件的位元流(bitstream)免於未經授權的存取,Certus-NX FPGA支援AES-256加密和領先的ECDSA認證;它們也是市場上支援ECDSA尺寸最小的FPGA。
• 易於使用/設計——Lattice Radiant®和Lattice Propel™軟體工具協助簡化和加速汽車系統設計。Lattice mVision™和Lattice sensAI™解決方案集合也支援Certus-NX FPGA,因此設計人員可以利用其模組化硬體平台、參考設計、神經網路IP核心和客製設計服務來加速汽車視覺系統設計。
汽車級版本的Certus-NX FPGA現已向部分客戶提供樣品。有關上述萊迪思技術的更多資訊,請參閱:
關於萊迪思半導體
萊迪思半導體(Lattice Semiconductor;NASDAQ:LSCC)是低功耗、可程式化設計元件的領導供應商。我們為不斷增長的通訊、運算、工業、汽車和消費市場客戶提供從網路終端到雲端的各類解決方案。我們的技術、長期的合作夥伴關係以及世界級的技術支援,讓我們的客戶能夠快速、輕鬆地開啟創新之旅,創造一個智慧、安全和互連的世界。
