瑞薩新款可程式智慧閘極驅動器可用於多種不同配置的直流無刷馬達應用；整合類比和電源元件以降低BOM成本和電路空間

本文作者：瑞薩點擊： 2021-12-08 17:01

前言：

RAA227063可與各種MCU搭配使用，以更小的電路空間提供高效、靈活的馬達控制；新的成功產品組合展示了如何搭配瑞薩新款RA6T2 MCU

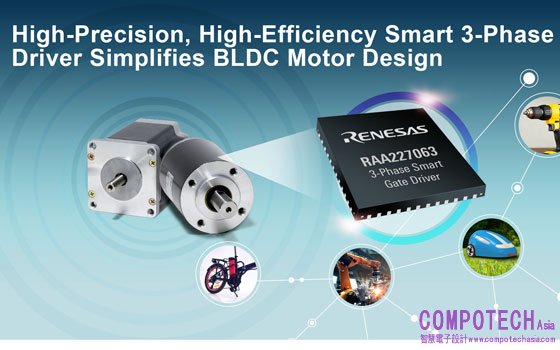

2021年12月8日--先進半導體解決方案頂尖供應商瑞薩電子（TSE：6723）今天推出用於直流無刷（BLDC）馬達應用的RAA227063智慧閘極驅動器。新元件可透過SPI介面控制，使其能支援帶有轉子位置感測器和無感測器的馬達應用。也提供可程式閘極驅動電壓，以支援常用於馬達逆變器的N通道MOSFET，以及提供更高功率密度的GaN FET。RAA227063可搭配各種MCU，包括瑞薩眾多的MCU產品線。

高度整合的RAA227063三相FET驅動器可提供獨特的彈性，它包含一個500 mA升—降壓轉換器，可直接從電池為低電壓邏輯電路供電，與傳統LDO（轉換效率約40%）相比，具有更高的功率效率（90%）。它還包含一個200 mA LDO，可為MCU和其他類比周邊供電。整合了三個具有可程式增益控制的電流檢測放大器，可透過程式輕鬆規劃多種相電流設定。這樣的高度整合簡化了設計並降低整體BOM成本，可節省至少30％的電路空間。

瑞薩物聯網和基礎設施業務部混合訊號部副總裁Davin Lee表示：「世界各地的馬達控制客戶都要求我們提供彈性的解決方案以縮短開發週期，和高度整合元件以降低成本和空間。RAA227063滿足了這些需求，並讓我們業界領先的MCU產品更加完整。」

RAA227063智慧閘極驅動器的主要特點

● 高度整合簡化了逆變器設計，以擴展MCU的能力

● 可程式閘極驅動電壓，可驅動N-MOSFETS和GaN FET

● 支援梯形、150°驅動和向量馬達控制演算法

● 支援反電動勢（BEMF）感測以簡化無感測器控制

● 透過SPI可程式控制以支援帶有轉子位置感測器（如霍爾感測器或編碼器）的BLDC馬達

● 可程式支援最多三相電流檢測

● 可支援多種MCU

● 豐富的故障保護功能，保護逆變器免於災難性故障的影響，並提供故障警告，便於排除故障

● 自適應死區時間控制以最大限度地減少開關功率損耗

● 具備取樣和保持功能，可使用具有三個ADC和三個計時器的通用MCU來驅動BLDC馬達

成功產品組合

瑞薩將RAA227063與互補的元件相結合，為馬達控制解決方案創造出可完美搭配的成功產品組合。BLDC牽引馬達驅動設計就是成功產品組合的一個例子，其中還包括瑞薩針對馬達控制應用特別優化的新款RA6T2 MCU。瑞薩提供超過250種具有相容元件的成功產品組合，適用於各種應用和產品，可在renesas.com/win上取得。

供貨

RAA227063現已上市，採用7mm x 7mm 48引腳QFN封裝。瑞薩亦提供RTKA227063評估套件，包括一個500W逆變器可與多種CPU板搭配。更多詳細資訊，請造訪renesas.com/RAA227063。

關於瑞薩電子

瑞薩電子（TSE:6723）以完整的半導體解決方案提供值得信賴的嵌入式設計與創新，使數十億相互連結的智慧型裝置能夠改善人們的工作與生活。身為全球微控制器、類比元件、電源IC以及SoC等產品的領導供應商，瑞薩為汽車、工業、基礎設施及物聯網等廣泛的應用範圍提供全面性的解決方案，協助人們實現大無限的未來。欲了解更多資訊，請造訪renesas.com。歡迎訂閱關注LinkedIn 、Facebook、Twitter 、YouTube和Instagram。
