安裝面積比傳統結構減少約46%！ ROHM推出±1%高精度電流檢測放大器IC「BD14210G-LA」
前言：
輸入電壓範圍－0.2V～＋26V 非常適用於12V和24V電源應用之電流檢測用途
2023年3月8日--半導體製造商ROHM（總公司：日本京都市）針對無線基地台、PLC*1 和逆變器等工控裝置以及生活家電等消費性電子領域，研發出更節省空間的高精度電流檢測放大器IC「BD1421x-LA系列」。
近年來，越來越多的應用產品需要具備電流檢測功能。例如，若要改善馬達效率和檢測異常狀況，就需要提高電流檢測精度，同時還希望能縮小安裝面積。在傳統結構（運算放大器+Discrete元件）中，存在著元件精度波動和因溫度特性導致電流檢測精度下降、難以縮小安裝面積等課題。為了解決上述市場課題，ROHM利用長年累積的類比技術優勢，研發出更節省空間且能高精度檢測電流的新產品「BD1421x-LA系列」。

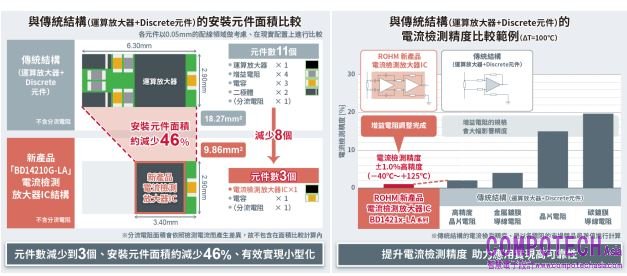

將新產品BD14210G-LA匯集週邊電路、並連接分流電阻*2後，即可進行電流檢測。與傳統結構（運算放大器+ Discrete元件）相比，新產品將元件數量從11個減少為3個，安裝面積可減少約46%（封裝：SSOP6）。另外，更在整體溫度範圍（－40℃～＋125℃）內實現了±1%高精度電流檢測。不僅如此，新產品透過改善內部電路，即使在外部安裝了雜訊對策用RC濾波電路的情況下，電流檢測精度也不會受到影響，將有助減少應用設計工時。新產品可支援的輸入電壓範圍也更廣（－0.2V～＋26.0V），非常適用於12V和24V電源應用的電流檢測。
ROHM透過全新電流檢測放大器IC和豐富的分流電阻產品系列，為客戶提供出色的電流檢測解決方案，另外在ROHM官網上也公開了參考設計*3和SPICE模型等設計資料。
該系列的第一款產品BD14210G-LA，已於2023年1月開始暫以每月100萬個的規模投入量產（樣品價格：350日元/個，未稅）。前段製程的製造據點為ROHM Hamamatsu Co., Ltd.（日本濱松市），後段製程的製造據點為ROHM Electronics Philippines, Inc.（菲律賓）。另外，該產品也已經開始透過電商平台銷售。今

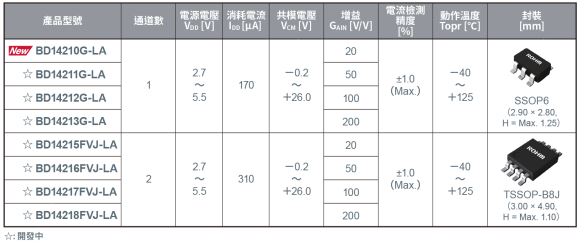

＜產品系列＞
包括已開始量產的「BD14210G-LA」在內，ROHM將逐步推動共8款新產品的量產計畫。
產品系列包括2種通道數（1ch、2ch）和4種增益（20、50、100、200V/V）的產品。
＜應用範例＞
・工控設備：無線基地台、PLC、逆變器、充電器等
・家電：空氣清淨機、冰箱等
＜參考設計＞
ROHM官網上提供電流檢測參考設計「REFSENS003」和SPICE模型等設計資料。
＜電商銷售資訊＞
電商平台：Mouser、Digi-Key等
產品和評估板在其他電商平台也將逐步發售。
（開始銷售時間：2023年3月起）
・產品資訊
銷售產品型號：BD14210G-LATR

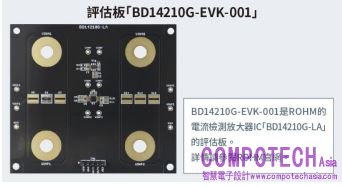

・評估板資訊
評估板型號：BD14210G-EVK-001
＜名詞解釋＞
*1) PLC（Programmable Logic Controller）
一種透過程式向輸入輸出設備發出指令，並能進行順序控制的可程式化邏輯控制器。被廣泛應用於工廠等自動控制設備以及各種設備控制領域。
*2) 分流電阻
串聯插入電流路徑，透過測量其兩端的電位差來檢測電路電流的電阻。
*3) 參考設計
在設計電路時可作為參考的設計資料。
