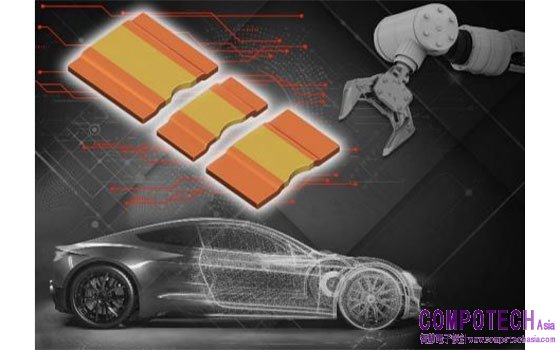

非常適用於車電和工控設備的雙面散熱功率模組！ ROHM推出12W級額定功率、業界最薄※ 0.85mm金屬板分流電阻「PSR350」

本文作者：ROHM 點擊： 2023-03-29 10:20

前言：

亦將推出15W級額定功率業界最小※「PSR330」和「PSR100」0.2mΩ產品

2023年3月29日--半導體製造商ROHM（總公司：日本京都市）針對車電和工控設備中的大功率應用，推出12W級額定功率的業界最薄金屬板分流電阻「PSR350」。另外ROHM亦針對已在15W級額定功率產品中達到業界最小等級的「PSR330」和「PSR100」，計畫推出0.2mΩ的產品，進一步強化「PSR系列」的產品陣容。

在工控設備的功率模組中，早已出現內建分流電阻的產品。近年來，在xEV的主驅逆變器中，為了縮減外殼尺寸，在模組兩側配置散熱構造的薄型功率模組正逐漸增加，其中內建分流電阻的需求也日益高漲。然而過去的金屬板分流電阻較厚，可能會影響功率元件的散熱效率。另外如要想降低分流電阻的厚度，還需要對多種焊接材料進行測試和評估。對此ROHM利用垂直整合生產體制的優勢，可少量測試各種焊接材料。透過積極回應市場需求的靈活開發體系，成功開發出業界最薄功率分流電阻。

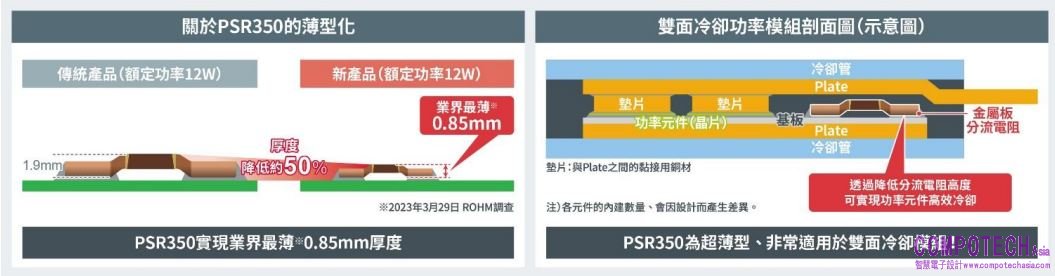

PSR350利用ROHM垂直整合生產體系的優勢，透過優化材料和製程，以12W等級額定功率實現了約為傳統產品一半高度的0.85mm薄型化封裝。越來越多的車電主驅逆變器等產品開始採用雙面散熱功率模組，而ROHM的新產品成功將功率元件晶片（IGBT或SiC MOSFET）和功率分流電阻內建於其中，有助主驅逆變器的小型化發展。

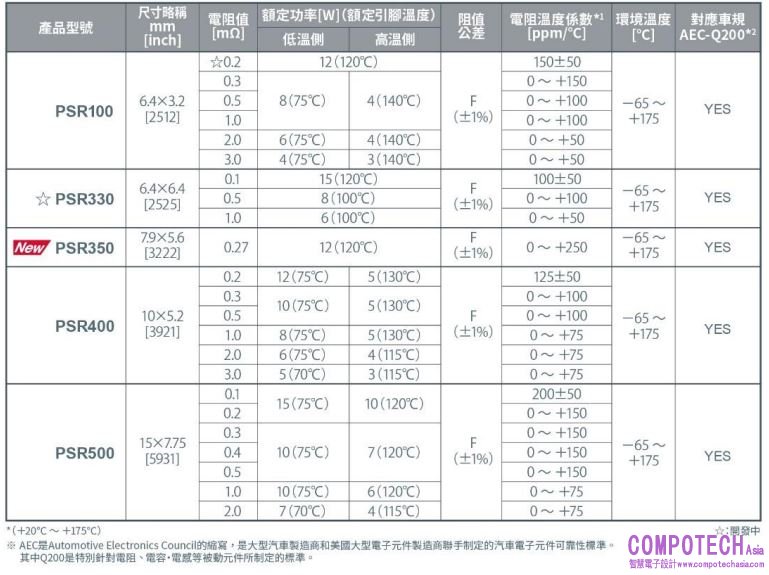

與PSR350一樣，PSR330透過優化材料和製程，縮小了產品尺寸，預計將以15W額定功率實現同級產品中業界最小的6464尺寸（6.4mm×6.4mm）。與同等額定功率的傳統產品相比，尺寸縮小約65%，有助減少各種大功率應用的安裝面積。

同時，ROHM計畫將PSR100的下限電阻值由以往的0.3mΩ擴展至0.2mΩ，並推出相對應的新產品，以支援更大電流檢測應用。

新產品「PSR350」已經以每月100萬個的規模投入量產（樣品價格500日元/個，未稅）。另外，「PSR330」和「PSR100」的0.2mΩ產品計畫於2023年11月開始提供樣品。這些新產品的前段製程和後段製程的生產據點均為ROHM Integrated Systems (Thailand) Co., Ltd.（泰國）。

今後ROHM將不斷提高金屬板分流電阻的性能，繼續為大功率應用的小型化和節能化貢獻力量。

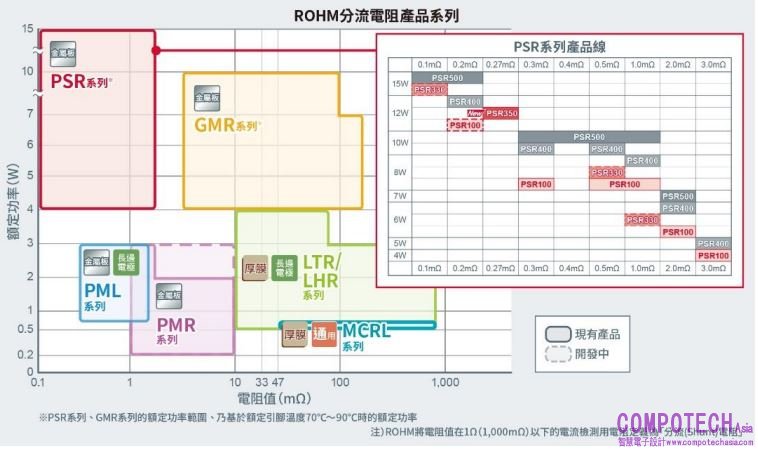

＜關於PSR系列＞

PSR系列是ROHM覆蓋功率範圍最高的金屬板分流電阻系列，在功率不斷提高的車電設備和工控設備應用的相關詢問更是與日俱增。通常電阻的額定功率和產品尺寸難以兼具，一般認為很難同時確保這兩項數值都能滿足需求。而ROHM的優勢在於垂直整合生產體制，可透過少量試製來縮短開發週期。透過材料和製造工序的優化，以小尺寸實現了高額定功率，不僅如此，與同等額定功率的市場競品相比，新產品的電阻溫度係數也顯著降低，這將有助應用產品的小型化並提升可靠性。
