瑞薩開發出具有成本效益、高精度且穩定的電感式馬達轉子位置感測技術
前言：
無磁鐵雙線圈技術為機器人、工業和醫療設備提供
高解析度、精準且可靠的馬達轉子位置感測器
2023年10月25日--先進半導體解決方案頂尖供應商瑞薩電子（TSE：6723）今天宣布推出電感式位置感測器（IPS）技術，用於機器人、工業和醫療應用的高精度馬達位置感測器IC。利用非接觸式線圈感測器，位置感測技術可以取代目前需要絕對位置感測、高速、高精度且可靠的馬達控制系統中常用的昂貴磁性和光學編碼器。

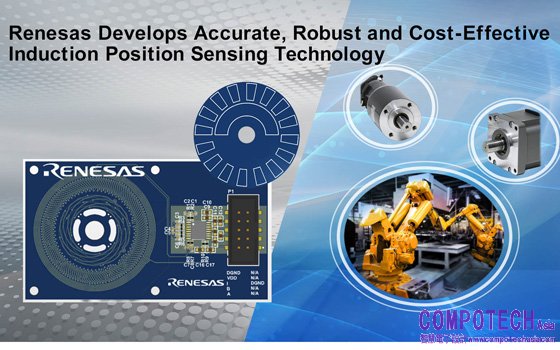

瑞薩獨特的IPS技術使用蝕刻在印刷電路板（PCB）上的銅線圈作為感測元件來檢測金屬目標的位置。與基於磁鐵的感測器不同，IPS產品可使用在600 Krpm（電氣）轉速下，並在啟動時立即檢測位置（傳播延遲小於2μs），使其成為高轉速馬達的理想選擇。此外，該感測技術支援自動校準和線性化功能，確保馬達在整個使用週期皆保持一致的性能。
基於游標原理（Vernier principle），雙線圈感測器技術支援最高19位元的解析度和最高14位元的準確度，優於市場上的同類產品。強大的感測器技術可在惡劣的環境中可靠地運作，如高溫、灰塵、潮濕、振動和電磁干擾（EMI）的環境。電感式感測器不受雜散電場的影響，無需維護，並且比磁性感測器更不容易出錯。相較於笨重且昂貴的傳統光學編碼器或磁性編碼器，感應位置感測器的優點更具吸引力。
Jan Leuckfeld, Senior Director, HPC Analog (Sensor) Division at Renesas表示：「我們的電感式位置感測器技術代表了馬達位置感測器的大躍進。使我們能夠為工業應用提供穩健、高精度且經濟高效的差異化馬達位置感測器IC。」
Ulrich Marl, Key Account Manager at Lenord+Bauer（瑞薩客戶、工業系統編碼器領先製造商）表示：「工廠產線的位置感測器必須能夠承受高濕度、高溫和振動等極端條件。透過與瑞薩的合作，我們將基於IPS的技術整合到我們的編碼器產品中，以確保可靠性和安全性，同時減少關鍵應用中的停機時間。」
電感式位置感測技術將支援常用的UART、ABI和I²C通訊介面，確保無縫整合到工業網路中並促進即時監控和資料分析。此外，新的感測器技術將有完整的工具鏈支援，包括用於使用者自訂和精度優化的專用軟體。瑞薩計畫將新型感測器與其產品組合中多種相互相容的元件相結合，以提供豐富的成功產品組合。這些成功產品組合可以無縫地協同工作，帶來最佳化的低風險設計，進而加快上市時間。有關成功產品組合的更多資訊，請造訪：renesas.com/win
基於IPS技術的新型感測器的主要特點
● 轉速：600krpm（電氣）
● 解析度：最高19位元
● 準確度：最高14位元
● 通訊介面：UART、ABI、I²C
● 寬環境操作溫度範圍：-40°C至+160°C
● 兩種供電電壓範圍：3.3V±10%或5.0V±10%
● 過壓、反極性和短路保護：電源和輸出接腳均為±18V
● 透過線圈設計可適應任何滿量程角度範圍
供貨
新型電感式位置感測器的樣品現已根據需求限量供應。請聯絡IPS@lm.renesas.com
欲了解更多資訊或技術細節，請造訪瑞薩網站：https://www.renesas.com/products/sensor-products/position-sensors。產品名稱和規格詳細資訊將於2024年第二季開始批量生產時提供。
