基於氮化鎵元件的EPC9194逆变器参考設計顯着提高了馬達控制系統的效率、扭矩而同时使得單位重量功率（比功率）增加了一倍以上。該逆变器非常微型，可整合到電機外殼中，從而實現最低的電磁干擾、最高的密度和最輕的重量。
宜普電源轉換公司宣佈推出三相BLDC馬達控制逆變器參考設計(EPC9194)。它的工作輸入電源電壓範圍為14V~60V，可提供高達60 Apk(40 ARMS)的輸出電流。此電壓範圍和功率使該解決方案非常適合用於各種三相BLDC馬達控制器，包括電動自行車、電動滑板車、無人機、機器人和直流伺服馬達。

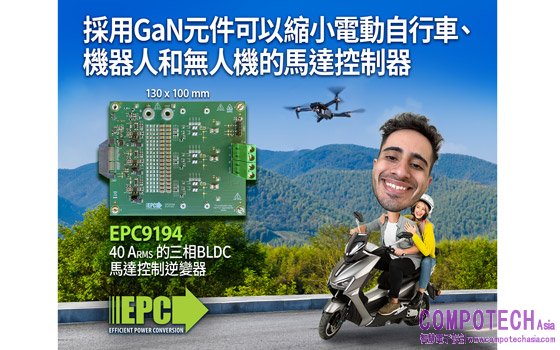

EPC9194演示板採用3mm x 5mm QFN封裝的6個100 V的eGaN FET（EPC2302）。該板的尺寸僅為130 mm x 100 mm（包括連接器）。EPC2302 eGaN FET具有極小的RDS(on)（僅為1.8 mOhm）和非常小的QG、QGD 和 QOSS參數，從而降低傳導和開關損耗。該封裝採用耐熱增强型QFN封裝，頂部裸露以高效地散熱至散熱器，而可濕性側面則易於檢查。
與具有相同 RDS(on)、工作在16 kHz PWM 頻率下、基於Si MOSFET的解決方案相比，這個採用6個EPC2302的參考設計在20 ARMS和100 kHz PWM频率下的估計總功耗減少了一半。100 kHz PWM频率可实现准純正弦電流、減少馬達中的振動和失真，從而使得馬達系统效率提高约7%。此外，100 kHz PWM频率可以減少輸入濾波器和消除/減少電解電容器。
EPC9194整合了所有支持整個馬達控制逆变器所需的關鍵電路功能，包括閘極驅動器、用於輔助管理電源的穩壓輔助電源軌、電壓和温度感應、精確的電流感應和保護功能。
在48 V輸入電壓和100 kHz PWM频率下，該電路板在不带散熱器、温升60°C時,可處理穩態條件下的20 ARMS電流。在带散熱器時，則可處理穩態條件下的30 ARMS電流。
EPC9194与不同製造商的各種控制器兼容，可實現快速開發和縮短設計周期。EPC提供控制接口板 (EPC9147X)，以便使用常见的BLDC馬達來操作該逆变器参考設計。EPC9194KIT包含EPC9194評估板和控制器電路板，讓該板可以輕鬆連接至微控制器設計套件：
• EPC9147A 控制器電路板，用於連接至Microchip的熱門微控制器
• EPC9147C 控制器電路板，用於連接至ST的熱門微控制器
• EPC9147B 控制器電路板，用於連接至TI的熱門微控制器
• EPC9147E 控制器電路板，用於連接至各種通用的微控制器
宜普電源轉換公司首席執行長Alex Lidow說：「設計人員可以採用我們的GaN FET製造出更輕、更高效、以電池供電的馬達控制器，適用於電動出行和機器人應用。氮化鎵元件使馬達系統可以更小、更輕、更安靜、更强大、更精確而同時改善EMI、減少使用EMI濾波和電容器，以及不需要使用電解電容器和輸入濾波電感器。」
EPC9194參考設計板的單價爲909美元，可立即從Digi-Key發貨：https://www.digikey.com/en/supplier-centers/epc
有興趣使用氮化鎵元件來替代矽MOSFET的設計人員可以使用EPC GaN Power Bench的交叉參考工具，根據您所需的工作條件，就可找到建議的氮化鎵替代方案。交叉參考工具可在這裏找到：https://epc-co.com/epc/tw/設計支援/gan-power-bench/交互參照搜尋
宜普電源轉換公司簡介
宜普電源轉換公司（EPC）是基於增強型氮化鎵（eGaN®）的功率管理元件的領先供應商，氮化鎵(eGaN)場效應電晶體及積體電路的性能比最好的矽功率MOSFET高出很多倍，其目標應用包括直流- 直流轉換器、光達（LiDAR）、用於電動運輸、機器人和無人機的馬達控制器，以及低成本衛星等應用。此外，宜普電源轉換公司繼續擴大基於eGaN IC的產品系列，為客戶提供進一步節省佔板面積、節能及節省成本的解決方案。詳情請訪問我們的網站www.epc-co.com 。eGaN® 是Efficient Power Conversion Corporation宜普電源轉換公司的註冊商標。關注EPC社交媒體: LinkedIn、YouTube、Facebook、Twitter、Instagram和優酷。
