Rohde & Schwarz新推出了R&S RT-ZISO隔離式探針系統，進一步豐富了其尖端示波器產品線。這一新型R&S RT-ZISO系統專為在高共模電壓和電流環境下實現快速切換信號的極高精度測量而設計。與此同時，還發佈了搭配MMCX連接器的R&S RT-ZPMMCX被動探頭，完美補充了隔離探針系統，在特定測量任務中發揮重要作用。

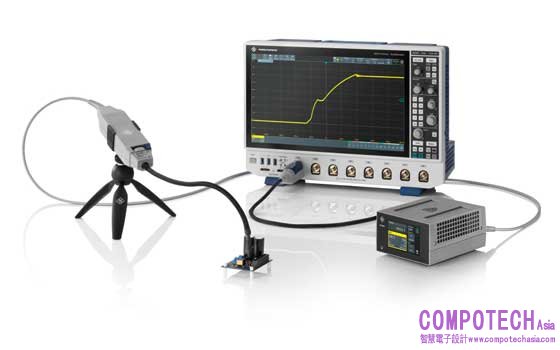

圖：R&S RT-ZISO隔離探針系統與MXO 5示波器配合使用。
在德國紐倫堡舉辦的PCIM歐洲國際展覽及會議上，Rohde & Schwarz展示了即將推出的R&S RT-ZISO隔離探查系統。該系統將在隔離探針技術領域樹立新標準，針對採用碳化矽(SiC)和氮化鎵(GaN)的下一代寬頻隙(WBG)電源設計，提供前所未有的精確度、靈敏度、動態範圍和頻寬。
R&S RT-ZISO能夠對高達±3kV的參考電壓（±60kV）進行精確差分測量，上升時間小於450ps，並能抑制快速共模信號，避免其對精確測量造成干擾。該系統採用電力光纖 (PoF)架構，實現了被測設備(DUT)與測量裝置之間的電氣隔離，相較於傳統差分探頭提供了更高的共模抑制比(CMRR)。其主要特性包括100MHz至1GHz可升級的頻寬選項、在1GHz時大於90dB（超過30000:1）的CMRR、±3kV的輸入和偏移範圍、±60kV的共模範圍以及±10mV的敏感輸入範圍。
R&S RT-ZISO隔離探頭是Rohde & Schwarz示波器系列的理想補充，與下一代MXO系列示波器（MXO 4、MXO 5、MXO 5C）配合使用，憑藉其硬體加速技術，實現了全球最快的時域和頻域資料獲取速度。結合R&S RTO6示波器，設計工程師可以利用該探頭執行複雜的分析任務，充分利用示波器的高性能和高級測量功能。
R&S RT-ZISO適用于廣泛的應用場景，如WBG材料的電源轉換器開關分析、雙脈衝測試、浮接測量、旁路電阻測量、逆變器設計以及電機驅動分析等。探針系統配備了一系列針對不同測量需求的探針尖，包括微型同軸(MMCX)連接器、方形針腳、寬方形針腳以及被動隔離探針。所有連接器均符合CAT III最高1000V電壓等級。它是市場上首款無需特定連接器即可快速接觸測試點的被動隔離探針。此外，使用長可彎曲電纜可以讓探針以各種角度接觸DUT，無需增加機械應力。
一同發佈的還有R&S RT-ZPMMCX被動探頭，採用MMCX連接器，支援>700MHz的頻寬範圍，以及±60V DC和30V（RMS）的輸入電壓，非常適合低側柵極測量，作為R&S RT-ZISO隔離探針系統的補充。MMCX探頭具有<4pF的極低電容負載，有助於保持最佳的信號完整性，確保開關波形形狀和時序的準確。
R&S RT-ZISO隔離探查系統和R&S RT-ZPMMCX被動探頭現已正式被Rohde & Schwarz對外宣告。欲瞭解更多關於R&S RT-ZISO隔離探查系統的資訊，請參照：https://www.rohde-schwarz.com/_334271.html.
查看Rohde & Schwarz所有示波器探針概述，請參照： https://www.rohde-schwarz.com/_229530.html
