現在有三種型號的Rohde & Schwarz功率分析儀可供選擇，以滿足對直流和交流源上的電壓、電流、功率和總諧波失真的所有要求。R&S NPA101功率計提供所有基本測量，R&S NPA501功率分析儀增加了增強的測量功能和圖形分析，而R&S NPA701符合測試儀器包括符合IEC 62301和EN 50564標準的功耗以及符合EN 61000-3-2標準的電磁相容諧波發射測試的評估功能。

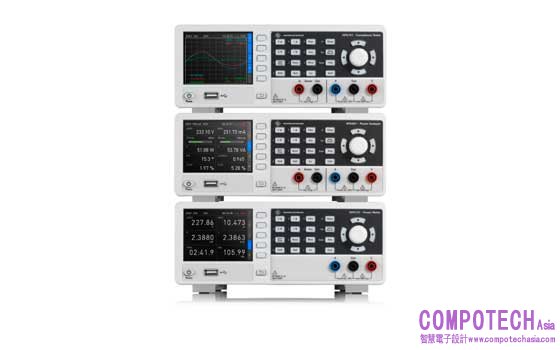

圖：新的R&S NPA功率分析儀系列現有三種型號。
設備或模組的電氣特性是整個電子行業中的基本屬性，在開發階段、合規測試期間、生產過程中以及服務期間都需要進行測量。新的R&S NPA功率分析儀系列的所有型號都滿足這些階段對功率測量的要求，涵蓋功率水準從50微瓦到12千瓦，電壓差異從1毫伏到600伏，電流從1毫安培到20安。R&S NPA501和R&S NPA701包括用於外部探頭或分流器的介面，以進一步擴展範圍。所有三種型號的取樣速率均為500 ksample/s，可檢測到輸出中最短的瞬態波紋。16位解析度的A/D轉換器確保了電流和電壓讀數的精度為±0.05%。
R&S NPA系列的三種儀器均包括相同的23種標準功率、電流、電壓、諧波失真和能量測量。用戶可以從37項中選擇最多十項測量值，在螢幕上以100毫秒的刷新率同時顯示。螢幕內容可以通過USB埠輸出為圖形，可以使用記錄功能隨時間記錄所有測量值。5V測量範圍為功率和能量測量提供了最佳的解析度。可選擇1、3或6的峰值因數值，提供最佳的靈活性，以捕獲所有峰值並最大化動態範圍。
所有系列儀器均具有LAN和USB介面進行遠端控制；R&S NPA501-G和R&S NPA701-G型號還具有GPIB介面。完整的SCPI命令集以及用於LabVIEW、LabWindows/CVI和IVI.net的驅動程式可供輕鬆將儀器集成到系統中。用戶可從緊湊的形態和占地面積中受益；對於系統使用，兩台儀器可以並排放置在19英寸機架中。
此外，所有R&S NPA501和R&S NPA701型號均具有電壓、電流和功率的最大和最小峰值。通過PASS/FAIL功能，用戶可以定義最多六組最大和最小值，輕鬆檢查被測設備的輸出是否在限定範圍內。這兩台儀器還具有圖形顯示模式。在時間域中，用戶可以同時查看上電啟動過程中的電壓和電流波形，或者在較長時間內查看一系列參數。在頻率域中，使用者可以查看高達50次諧波，如有必要，以對數形式或表格形式顯示。
該系列的頂級型號R&S NPA701符合測試儀另外提供了符合IEC 62301和EN 50564標準的低功耗模式功耗以及EN61000-3-2標準的電磁相容諧波發射的逐步程式。不熟悉官方標準程式的使用者可以放心，他們執行的合規測試是正確的，結果是有效的。R&S NPA701是其類別中唯一一個不需要單獨PC執行合規測試的功率分析儀。
R&S NPA功率分析儀系列取代了R&S HMC8015功率分析儀，既可作為直接替換，也可根據需要一起使用。這些儀器是R&S Essentials組合的一部分，可從Rohde & Schwarz和特定的分銷管道合作夥伴處獲得。
Rohde & Schwarz將在紐倫堡舉辦的嵌入式世界展覽會上展示新的R&S NPA功率分析儀系列，展位元位於4號館的4-218號。
有關R&S NPA功率分析儀系列的更多資訊，請訪問：www.rohde-schwarz.com/product/NPA
