特瑞仕半導體株式會社（日本東京都中央區 董事總經理：木村 岳史，以下簡稱“特瑞仕”）開發了開發了降壓型DC/DC 轉換器的新產品－XC9704/XC9705 系列。
XC9704/XC9705 系列是一款在達到36V 高耐壓的同時，具備節省空間特性的低功耗同步整流降壓型DC/DC 轉換器。 (圖1) 它支援最高36V 的輸入電壓，適用於工業設備中常用的12V 和24V 電源輸入，最大輸出電流為600mA，足以支援通訊設備和感測器。此外，工作溫度範圍為-40℃至125℃。
工作頻率可選擇1.2MHz 或2.2MHz，使用小型化的外圍部件如線圈和電容器來節省空間，實現了48.7mm²的安裝面積。此外，其自身耗電量電流僅11μA，在 VIN=12V, VOUT=5V, IOUT=1mA 的條件下，效率達到90%，在輕負載到重負載範圍內均表現出高效率。 (圖2) 利用此節省空間且高效率的特點，可透過將傳統封裝尺寸較大的中高耐壓LDO 替換為XC9704/XC9705，輕鬆解決發熱問題。 (圖3)
此外，XC9704/XC9705 系列採用P 通道驅動FET，而非中高耐壓DC/DC 轉換器中常用的N 通道驅動 FET，因此本產品支援100%Duty。當輸入電壓低於輸出電壓設定值時，輸入電壓可直接通過及輸出。即使在輸入和輸出電壓差較小的條件下，仍可安心使用。 (圖4) 另外，透過通知輸出電壓已充分升高的PowerGood 功能和啟動時軟啟動功能，可實現工業設備中要求較高的後端負載系統的電源時序控制。
XC9704 系列採用F-PWM 控制方式，確保低漣波電壓與穩定操作；XC9705 系列則採用輕負載到重負載始終高效的PWM/PFM 自動切換控制，可依用途選擇最適合的控制方式。封裝方面，提供易於安裝封裝SOT-89-5（4.5 x 4.6 x 1.6mm）(圖5) 和小型超薄封裝的DFN1820-6G（1.8 x 2.0 x 0.6mm，開發中）(圖6)，進一步提高設計自由度。
XC9704/XC9705 系列憑藉36V 工作電壓、125℃高溫支援、節省空間、輕負載高效率等實用特點，無論在工業用途或一般一般民生用途，均可廣泛使用，是一款小型通用的高耐壓產品。
特瑞仕今後也將根據市場需求迅速開發產品，為實現富裕的社會繼續做出貢獻。

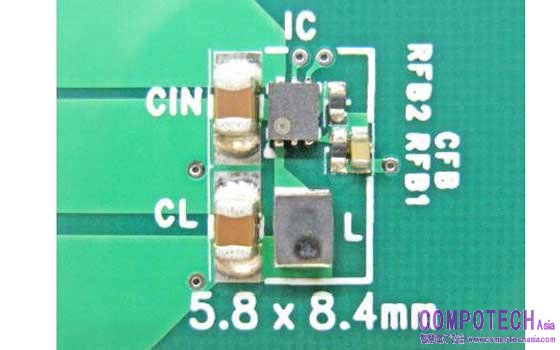

圖1. XC9704/XC9705 系列實裝電路板
图2. XC9704/XC9705 系列效率曲线

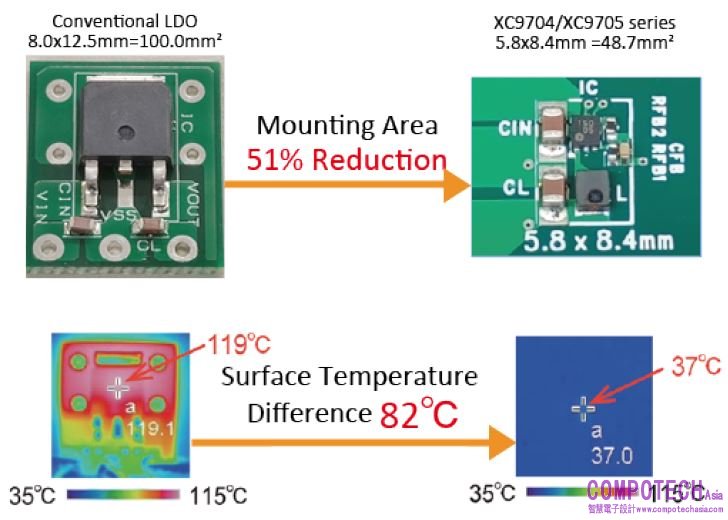

圖3. 從 LDO 替換為 XC9704/XC9705 系列

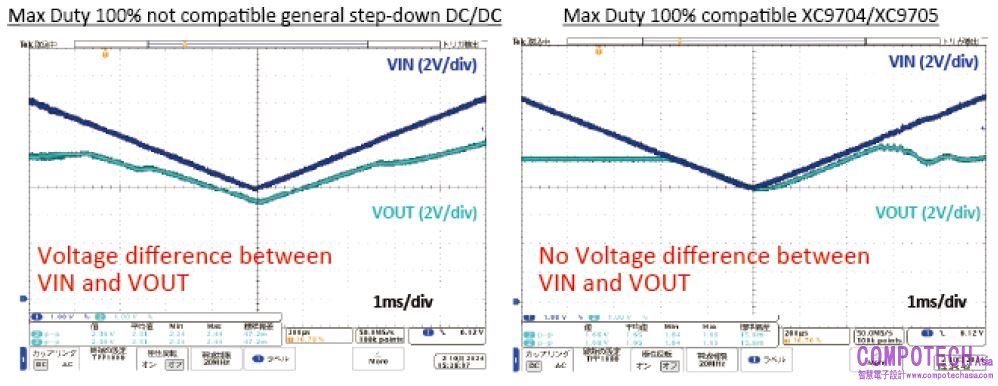

圖4. 輸入電壓下降時仍保持穩定

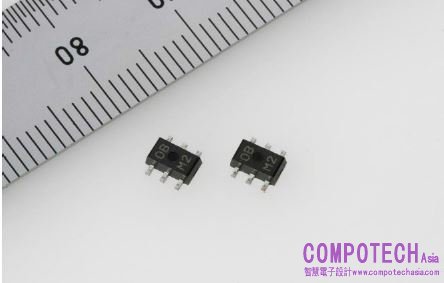

圖5. SOT-89-5(4.5x4.6x1.6mm)

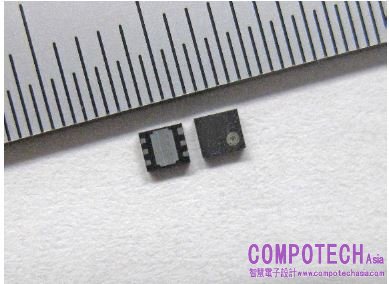

圖6. DFN1820-6G（1.8 x 2.0 x 0.6mm）
