Nordic Semiconductor的nPM2100電源管理IC延長一次電池供電藍牙低功耗產品的電池壽命
前言：
nPM2100 PMIC整合了超高效升壓穩壓器和多種節能功能，可大幅延長不可充電電池應用的工作時間
2025年2月10日--低功耗無線連接領域的全球領導者 Nordic Semiconductor 宣佈，nPM電源管理積體電路(PMIC)系列再增加新成員。nPM2100 PMIC使用超高效的升壓穩壓器和多種節能功能來管理能源，延長了一次電池 (不可充電電池) 應用中每個電池的工作時間。nPM2100 PMIC的應用產品包括無線滑鼠和鍵盤、消費性資產追蹤、遙控器和配戴式醫療裝置。
根據CORDIS的統計，全球每年有280億個一次電池被丟棄[1]，而製造一個一次電池所需的能量平均是其儲存能量的50倍，因此一次電池是效率極低的能源[2]。更糟糕的是，低效的電源管理會浪費大量儲存的能量，導致許多電池在還有殘存電量時就被丟棄。nPM2100的升壓穩壓器和獨特的節能功能 (包括一次電池電量測量) 解決了電源管理效率低下的問題，同時還能確保在丟棄電池之前，都能完全用盡儲存的所有能量。
Nordic Semiconductor策略與產品管理執行副總裁Kjetil Holstad表示︰「Nordic持續致力於為客戶提供最低功耗物聯網解決方案，而PMIC產品在其中發揮重要作用。我們很高興能擴大PMIC的產品線陣容，推出首款一次電池PMIC產品，進而為不可充電電池產品提供獨特的省電功能。這款產品證明了我們工程團隊擁有令人驚嘆的技術水準。」
Nordic Semiconductor公司產品總監Geir Kjosavik表示︰「並非所有物聯網產品都能依靠可充電電池或能量收集來運行。這表示一次電池不會在短時間內消失。然而，透過使用nPM2100，設計人員可在這些一次電池中獲得更多能量，延長產品的使用時間，或者可以使用更小的電池享有相同的電池壽命，進而使產品更精巧、更輕薄、更便宜。
SoC和MCU的電源管理
nPM2100可管理低功耗系統單晶片 (SoC) 或微控制器 (MCU) 的電源，例如Nordic的nRF52、nRF53和nRF54系列先進無線多協定產品。這款PMIC產品經過最佳化，具有最高的效率和小尺寸，並可透過相容I2C的雙線介面 (TWI) 進行配置。這個介面讓配置一系列進階功能變得更簡便，包括運輸模式和精確的電池電量測量。PMIC還具有兩個GPIO，可用於將控制線路導向時間關鍵型控制功能，以替代串列命令。
nPM2100主要針對一次電池應用。支援的電池包括一個或兩個AA/AAA/LRxx電池 (串聯)，或一個3 V錳酸鋰 (LiMnO2) 電池。此外，還支援單個或雙個的氧化銀電池和鋅空氣鈕扣型電池，以及任何其他可在nPM2100輸入電壓範圍內操作的一次電池。
nPM2100採用升壓穩壓器，輸出範圍為1.8至3.3V，由0.7至3.4V的輸入範圍供電。穩壓器可提供高達150mA的最大電流。該穩壓器還能夠為負載開關/低壓差電壓轉換器 (LDO) 供電，在0.8至3.0V的輸出範圍內提供高達50 mA的電流。這款穩壓器的靜態電流 (IQ) 為150nA，在50 mA時的功率轉換效率高達95%，在10 µA時的效率高達90.5%，是目前市場上效率最高的升壓穩壓器之一。
低電流運輸模式和休眠模式
nPM2100 PMIC具有低電流運輸模式，使產品能夠在插入電池的情況下進行運輸。運輸模式支援35 nA的休眠電流，並具有多種喚醒功能選項，包括正在申請專利的「中斷喚醒」功能，允許無按鈕產品在電氣連接斷開時，從運輸模式中喚醒。
PMIC還具有超低功耗喚醒定時器，該定時器可與運輸模式同時執行，實現定時喚醒。與SoC或MCU的斷電功能相比，這款定時器可用於更深的休眠設定。nPM2100在休眠模式下的總電流小於200 nA。如此低的電流消耗可以將使用零星低功耗藍牙廣播的應用 (例如感測器網路中的感測器) 的電池壽命延長高達3倍。
以Nordic功耗最低的無線SoC (nRF54L15)為例，nPM2100的休眠模式與使用功耗最低的定時待機模式的SoC相比，會定期喚醒以進行藍牙廣播功能，下面列出了nPM2100的休眠模式與使用功耗最低的定時待機模式的SoC相比，在電池壽命方面的預期改進︰
• 2.5分鐘喚醒間隔︰電池壽命延長25%
• 4分鐘喚醒間隔︰電池壽命延長50%
• 9分鐘喚醒間隔︰電池壽命延長一倍
• 60分鐘喚醒間隔︰電池壽命延長到三倍
建基於演算法的精確電量測量
nPM2100支援建基於演算法的精確電量測量，這項功能在用於一次電池的PMIC中並不常見。估算剩餘電量的常用方法包括測量電池電壓，以及使用放電曲線得出的查詢表來估算剩餘電量，但這種方法並不準確，經常導致終端使用者在電池耗盡之前就更換電池，或更糟的是，電池意外耗盡。相比之下，nPM2100支援在主機微處理器上運行的基於電壓和溫度的電量計，進而實現更精確的電池電量測量，使用者能夠放心地使用電池中的所有電量。此外，以軟體為基礎的電量計對電池的額外負載極小。
超小型封裝與供貨情況

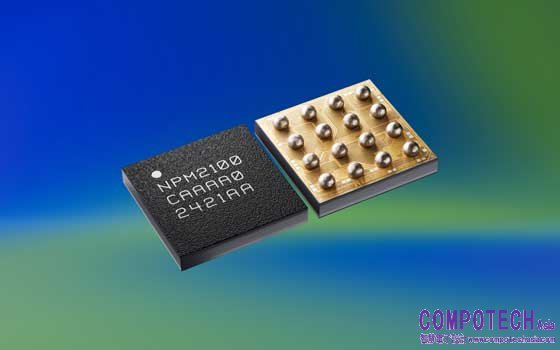

nPM2100現已推出樣品。它採用小型1.9 x 1.9 mm 晶圓級晶片尺寸封裝(WLCSP)和通用型4 x 4 mm 方形扁平無引腳封裝 (QFN)。nPM2100預計將於2025年上半年開始全面量產。感興趣者可與當地的Nordic銷售代表聯絡以獲得更多資訊。
參考資料：
2. Hill, Marquita K. (2004)，了解環境汙染︰入門書，劍橋大學出版社。pp. 274. ISBN 0521527260.
關於nPM2100和nPM2100評測套件
