2025年12月17日--各行各業對於高耗能應用的需求快速增長，這對電力電子技術的功率密度、效率與可靠性形塑了前所未有的要求。在這樣的背景下，分立式功率MOSFET 扮演了關鍵角色。而針對應用優化的設計思路，為進一步提升已高度成熟的MOSFET技術帶來了新的可能性。秉持這種以具體應用情境為核心的設計理念，全球電源系統和物聯網領域半導體領導者英飛凌科技股份有限公司（FSE代碼：IFX / OTCQX代碼：IFNNY）針對工業與消費市場推出OptiMOS™ 7功率MOSFET系列，進一步擴展其現有的OptiMOS™ 7汽車應用產品組合。新推出的OptiMOS™ 7系列為各類工業與消費應用場景提供了理想的解決方案，涵蓋高性能開關、馬達驅動、RDS(ON)優化等特定應用領域。
OptiMOS™ 7 25V MOSFET跳脫出傳統通用型設計思維，提供專為開關應用量身定制的產品型號。該系列產品重點針對諸如中繼匯流排轉換器（IBC）等應用，這類轉換器採用多種拓撲結構，用於48V電壓轉換以支援AI核心供電。此外，它還廣泛適用於電信設備和傳統伺服器中的開關式電源（SMPS）應用。該產品組合分為兩大技術類別：分別採用硬開關拓撲結構和軟開關拓撲結構做設備優化。前者具有出色的米勒比、優質指數（FOM）和RDS(ON)10；後者具有超低的RDS(ON)45和FOMQg。相較於OptiMOS™ 5，新一代產品根據其不同的優化類型，其RDS(ON) 和FOM分別最多降低20%和提升25%。
OptiMOS™ 7 40 V MOSFET專為馬達驅動應用而設計，較前代產品具有更低的RDS(ON)、更強大的閘極特性和抗噪性能，並且其安全工作區（SOA）擴大了三倍。其較低的跨導特性優化了電流分佈，進而減少電壓過衝，同時提高在惡劣工況下的性能。該產品組合適用於馬達驅動應用、電動工具和園藝設備，可提供極高的可靠性、效率和功率密度。
供貨情況

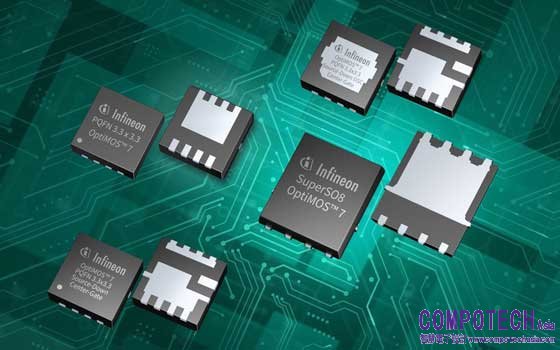

專為切換應用優化的OptiMOS™ 7 25 V產品組合採用源極向下PQFN 3.3x3.3封裝，並提供底部散熱和雙面散熱兩種版本，其中心閘極佈局設計可實現靈活、優化的PCB佈局。更多資訊，敬請瀏覽https://www.infineon.com/products/power/mosfet/n-channel/optimos-strongirfet/optimos-7/optimos-7-switching-optimized
為優化馬達驅動量身定制的OptiMOS™ 7 40 V產品組合提供SuperSO8（5x6）和PQFN 3.3x3.3兩種封裝。更多資訊，敬請瀏覽https://www.infineon.com/products/power/mosfet/n-channel/optimos-strongirfet/optimos-7/OptiMOS-7-motor-drives-optimized
OptiMOS™ 7 產品組合
