英飛凌推出業界首款基於CoolSiC™ G2技術的碳化矽雙向開關

本文作者:英飛凌       點擊: 2026-07-22 15:08
前言:

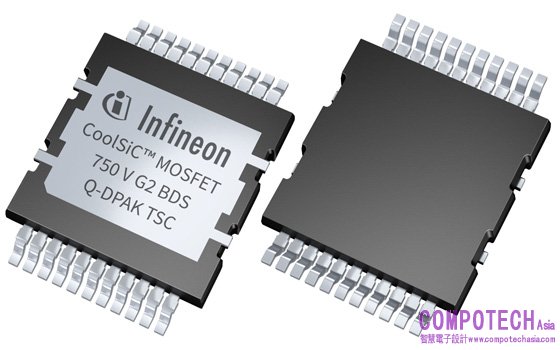

2026年7月22日--全球電源系統和物聯網領域半導體領導者英飛凌科技股份有限公司(FSE代碼:IFX / OTCQX代碼:IFNNY)推出基於成熟可靠750V CoolSiC™ G2技術平台打造的碳化矽(SiC)雙向開關(BDS)。該產品採用垂直整合雙晶片共汲極設計,採用頂部散熱Q-DPAK封裝,將兩個功率開關整合到同一元件中,既簡化了系統設計,也實現了傳統拓撲革新。750V CoolSiC™ BDS可提供現代電網和能源系統所需的可靠性裕量,能夠在應用的這個生命週期內實現極低的總體擁有成本。

750V CoolSiC™ BDS具備業界領先的RDS(on) × Qfr、優異的RDS(on) × QOSS,以及低Qg值,可有效降低開關損耗與導通損耗,實現超高速、高效的開關動作。在25℃條件下,典型閘極值電壓VGS(th)為4.5V,搭配超低Q GD/Q GS比值,可增強寄生導通抗擾性;擴展後的閘極偏壓容限可支援-11V至25V瞬態電壓,能夠提升設計裕量並增強相容性。該產品額定dv/dt可達200V/ns,可在不影響耐用性的前提下支援高頻設計。該產品系列阻值覆蓋範圍為14mΩ至66mΩ。

該產品專為高要求的電源系統而設計,提供 840 V (BR)DSS,為超過 500 V 的母線電壓時提供充足的裕量。此外,它還具有經驗證的雪崩耐受性、100 小時內高達 200°C 的超載耐受能力和 2 µs 的短路耐受時間。這些元件能夠有效保護系統,免受實際環境中電壓突波、能量脈衝、瞬態應力以及浪湧電流的影響,確保系統能夠長期穩定運行,並具備容錯能力。

750V CoolSiC™ BDS擴展了英飛凌頂部散熱產品家族,可適配當下要求最嚴苛、發展迅速的應用場景,支持原生液冷設計,通過拓撲層面的設計反覆運算,實現了全新的能效水準。

在汽車應用中,該產品非常適用於車載充電器(OBC)、電動汽車充電以及eFuse和預充電電路。與CoolSiC™ H-DPAK半橋器件配合使用,可幫助設計平順過渡到基於SiC技術的單級車載充電器,讓設計不僅兼具高功率密度和高成本效益,而且節省空間。

在工業應用領域,它為快速反覆運算的各類應用場景帶來了革新:
配備原生液冷的HVDC AI電源
戶用太陽能與儲能系統
醫院及現場資料中心的HVAC系統
適用於電動垂直起降飛行器(eVTOL)的電流源逆變器(CSI)驅動
電力及IT機架中的HVDC保護
人形機器人群集快速充電

供貨情況
該產品已開始提供樣品。如欲瞭解更多資訊,敬請瀏覽:http://www.infineon.com/coolsic-750v-bds
