ROHM 全球首創高精細液晶螢幕用、符合車規ISO26262功能安全規格晶片組
前言：
同時推出能對應時速表、後照鏡，符合功能安全規格之產品陣容
＜宗旨＞
半導體製造商ROHM株式會社（總公司：日本國京都市）和LAPIS Semiconductor株式會社（總公司：橫濱市），針對汽車儀表板和汽車導航用的大型・高精細液晶螢幕，研發車用液晶螢幕驅動・控制用專用晶片組。
半導體製造商ROHM株式會社（總公司：日本國京都市）和LAPIS Semiconductor株式會社（總公司：橫濱市），針對汽車儀表板和汽車導航用的大型・高精細液晶螢幕，研發車用液晶螢幕驅動・控制用專用晶片組。
此次研發的晶片組，可驅動業界最高HD/FHD*1級高精細液晶螢幕的閘極驅動器、源極驅動器、時序控制器（T-CON），以及讓前述零件保持最佳工作狀態的電源管理IC（PMIC）、伽傌校正IC所組成。組裝的各個IC能隨時共享資料，領先全球成功地在液晶螢幕裝置加入功能安全*2，達到汽車業界要求的高品質水準。亦能夠對應常引起重大不良事故的時速表和後照鏡的液晶螢幕。
此外，研發中即考量到各種規格並進行晶片組的最佳化，於時序控制器上配備Fail檢測功能，可以檢驗工作狀況，因此適合各種高精細的液晶螢幕。
本晶片組自2016年11月開始提供樣品（5,000日圓/個：未稅），2017年1月起每月量產5萬個。前製程的生產據點為ROHM濱松株式會社（靜岡縣）和LAPIS Semiconductor宮城株式會社（宮城縣），後製程則是ROHM Electronics Philippines, Inc.（菲律賓）。
今後ROHM將繼續研發適合大型・高精細液晶螢幕使用，且具有確保功能安全的車規晶片組。
＜背景＞
近年來儀表板和導航、電子式後照鏡等皆快速液晶化，隨著用途擴大，對螢幕大型化・高精細化的要求也愈來愈高。
近年來儀表板和導航、電子式後照鏡等皆快速液晶化，隨著用途擴大，對螢幕大型化・高精細化的要求也愈來愈高。
為了實現液晶螢幕大型化・高精細化，驅動液晶螢幕的驅動器、控制器必須做到多頻化，再加上由於難以建立系統和檢驗工作狀況，因而以晶片組供應的需求日益增高。此外，電子式後照鏡為容易引發重大事故的應用，對於能防範未然的確保功能安全成了必備功能。

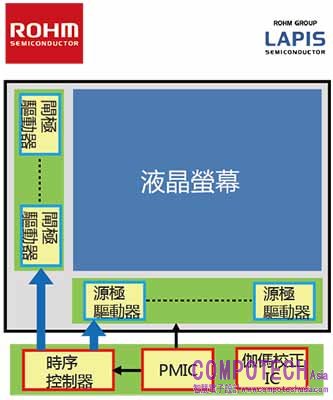

晶片方塊圖
適用各種解析範圍晶片組產品陣容
|
產品名稱 |
功能 |
HD 720 (1280 x 720) |
FHD等級 (1920 x 720) |
FHD 1080 (1920 x 1080) |
3K等級 (2880 x 1080) |
||||
|
型號 |
個 |
型號 |
個 |
型號 |
個 |
型號 |
個 |
||
|
時序控制器 |
控制各個液晶驅動器 |
BU90AL211 |
1 |
BU90AL211 |
1 |
BU90AL210 |
1 |
BU90AL210 |
1 |
|
源極 驅動器 |
驅動 液晶螢幕 |
ML9882 (1440ch) |
3 |
ML9882 (1440ch) |
4 |
ML9882 (1440ch) |
4 |
ML9882 (1440ch) |
6 |
|
閘極 驅動器 |
驅動 液晶螢幕 |
ML9873 (960ch) |
1 |
ML9873 (960ch) |
1 |
ML9872 (540ch) |
2 |
ML9872 (540ch) |
2 |
|
PMIC |
多功能電源IC |
BM81810MUV |
1 |
BM81810MUV |
1 |
BM81810MUV |
1 |
BM81810MUV |
1 |
|
伽傌校正IC |
影像校正 |
BD81849MUV |
1 |
BD81849MUV |
1 |
BD81849MUV |
1 |
BD81849MUV |
1 |
本晶片組由驅動業界最高HD/FHD*1等級高精細液晶螢幕的閘極驅動器、源極驅動器(各驅動器為LAPIS Semiconductor製造）、時序控制器，以及讓前述零件保持最佳運轉狀態的電源管理IC、伽傌校正IC所組成。由多個IC組成的本晶片組最大特點如下所述。
＜新產品的特點＞
1. 全球第一個液晶螢幕專用、具有確保功能安全的車規晶片組
組成晶片組的各個IC，具備了能互相檢測出預設故障模式的功能。能隨時確認液晶驅動器是否遭到破壞和剝落、輸入至液晶的訊號等資料並且反饋，組成晶片組後更可以互補，檢測出螢幕發生不良。導入功能安全，有助於事先防止時速表和後照鏡採用液晶螢幕後，可能會發生的重大事故。
1. 全球第一個液晶螢幕專用、具有確保功能安全的車規晶片組
組成晶片組的各個IC，具備了能互相檢測出預設故障模式的功能。能隨時確認液晶驅動器是否遭到破壞和剝落、輸入至液晶的訊號等資料並且反饋，組成晶片組後更可以互補，檢測出螢幕發生不良。導入功能安全，有助於事先防止時速表和後照鏡採用液晶螢幕後，可能會發生的重大事故。
例如後照鏡的液晶螢幕在拍到無人畫面後當掉時，開車的人很難注意到畫面當掉了，若有人不慎跑入，極有可能發生重大事故，非常危險。因此，具備了能檢測出畫面當掉的確保安全功能，避免發生前述的危險事故。

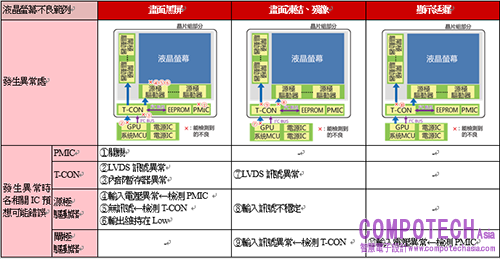

晶片組確保安全功能可以檢測到的液晶螢幕不良範例
電源管理IC將檢測異常的暫存器改成雙暫存器，具備能在發生異常時復原的自動回復功能，即使是雜訊等未預想到的影響，亦能夠擁有極高的可靠度。
2. 能輕易組裝出HD/FHD級的高精細液晶螢幕
此次研發的晶片組可以廣泛應用在各種規格上，因此能夠組裝出各種HD/FHD級的高精細液晶螢幕。
此次研發的晶片組可以廣泛應用在各種規格上，因此能夠組裝出各種HD/FHD級的高精細液晶螢幕。
此外，時序控制器配備了Fail檢測電路，晶片組能檢驗運作狀況。而且，只換更改IC內部暫存器的數值，就可以輕易變更電源管理器IC各個輸出設定值。如此一來，將有助於機板設計通用化・大幅度減少研發時間。
3. 提供應用機板等支援設計的工具
準備了能簡易評價晶片組的應用機板，以及參考板設計、手冊等。請務必直接和本公司洽詢。
準備了能簡易評價晶片組的應用機板，以及參考板設計、手冊等。請務必直接和本公司洽詢。

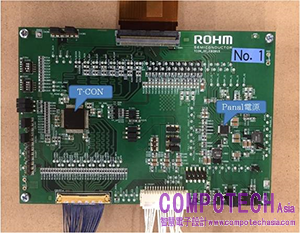

評估用應用機板
|
解析度 |
車規螢幕尺寸 |
|
|
WVGA |
800 x 480 |
～7/8英吋以下 |
|
HD |
1280 x 720(800) |
～7/8英吋以下 |
|
FHD |
1920 x 1080(1200) |
7/8～10英吋以上 |
|
WQXGA |
2880 x 1280 2560 x 1600 |
10英吋以上 |
＜名詞解釋＞
*1) HD / FHD（High Definition / Full High Definition）
HD、FHD都是用來表示影像的解析度。HD解析度為1280×720像素。FHD解析度則是1920×1080像素。
*1) HD / FHD（High Definition / Full High Definition）
HD、FHD都是用來表示影像的解析度。HD解析度為1280×720像素。FHD解析度則是1920×1080像素。
*2) 功能安全
功能安全指「利用監視裝置和防護裝置等的附加功能，降低危險的方法」，為安全措施（為確保安全所採取的措施）之一。在汽車領域，確保功能安全可以在發生電子系統故障等，造成裝置功能不良時，將承受到的危險降低至不會危害人體的等級，確保人身安全。汽車功能安全規範為ISO26262。
另一方面，常提到的IC保護功能，則是藉由IC內部監視IC遭到破壞或誤作動，以確保IC安全的功能。
