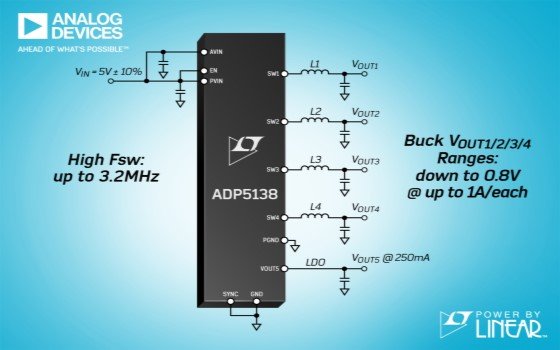

2018年8月15日--Analog Devices.Inc (ADI) 宣佈推出 Power by Linear™ ADP5138，該元件為一款符合汽車需求的高效率、3.2MHz 同步四輸出降壓型穩壓器，採用獨特的定頻、峰值電流模式、PWM 控制架構，可降低傳導和輻射干擾。元件的高效率降壓型穩壓器提升了熱管理效能，可在低至 0.8V 的輸出電壓下操作，每個通道並可提供高達 1A 的連續輸出電流。ADP5138並整合低輸出雜訊 (在 10Hz 至 100kHz 頻率範圍內為 20µVRMS)、高 PSRR (在 1kHz 時為 61dB) 250mA的低壓差線性穩壓器 (LDO)來為對雜訊敏感的元件供電。高整合度及諸多特性的組合，加上精巧的 4mm x 4mm LFCSP 封裝，使得該元件非常適合汽車、工業和儀錶系統，以及空間有限的 DC-DC 負載點應用。
查看 ADP5138 產品頁面，下載資料手冊，申請樣品和訂購評估板請瀏覽以下網址：www.analog.com/ADP5138
ADP5138 以 3.2MHz 的固定 PWM 切換開關頻率操作，也可同步2.8MHz 至 3.5MHz 範圍的外部時脈，此頻率範圍超出了調幅 (AM) 頻段。此外，高切換開關頻率縮減了外部元件尺寸，因此能實現更小的解決方案面積。四個降壓型穩壓器彼此 90°反相操作，因此可減小輸入漣波電流和輸入電容器尺寸，並降低系統的電磁干擾 (EMI)。整合式內部補償簡化了設計，該元件的內部軟啟動電路和上電排序功能並可降低輸入湧浪電流。ADP5138 監視輸入電壓，並提供輸入OVLO、UVM 和UVLO 功能。此款元件可監視輸出的欠壓和過壓，當出現輸入或輸出電壓故障時會將上電復位 (POR) 訊號置於有效狀態。其他的保護功能包括過電流保護 (OCP) 和熱關機 (TSD)。
ADP5138 和符合汽車需求之版本 ADP5138W 採用扁平 (0.75mm) 精巧型 28 接腳 4mm x 4mm LFCSP 封裝，透過背面裸露金屬焊墊可提供卓越的散熱性能。元件可操作於 –40°C 至 125C (接面溫度) 之溫度範圍。更多資訊請參閱： www.analog.com/ADP5138。
ADP5138特性概要：
輸入電壓：3V 至 5.5V
連續輸出電流
通道 1 至通道 4 (降壓)：每通道 1A
通道 5 (LDO)：250mA
3.2MHz 固定 PWM 切換開關頻率
同步輸入功能
單獨的精準致能輸入
上電復位輸出
軟啟動和上電排序功能可降低湧浪電流
主動輸出放電功能
輸入OVLO、UVM 和UVLO
熱關機 (TSD)
28 接腳、4mm x 4mm LFCSP 封裝
接面溫度：–40°C 至 125°C
符合汽車應用要求 (ADP5138W)
連續輸出電流
通道 1 至通道 4 (降壓)：每通道 1A
通道 5 (LDO)：250mA
3.2MHz 固定 PWM 切換開關頻率
同步輸入功能
單獨的精準致能輸入
上電復位輸出
軟啟動和上電排序功能可降低湧浪電流
主動輸出放電功能
輸入OVLO、UVM 和UVLO
熱關機 (TSD)
28 接腳、4mm x 4mm LFCSP 封裝
接面溫度：–40°C 至 125°C
符合汽車應用要求 (ADP5138W)
價格與供貨
|
產品
|
量產供貨
|
每千顆量之
單價
|
封裝
|
|
現已供貨
|
2.03 美元起
|
4mm x 4mm LFCSP-28
|
|
|
現已供貨
|
2.25 美元起
|
4mm x 4mm LFCSP-28
|
