瑞薩電子推出單一封裝的簡化型數位電源模組系列產品
前言：
數位模組可配置接腳設置，為先進FPGA、DSP、ASIC和記憶體，提供最高的功率密度和效率

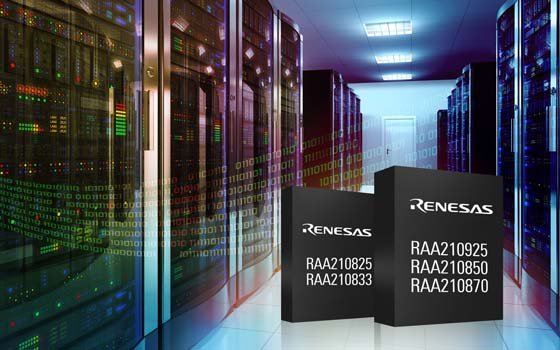

2018年10月11日--先進半導體解決方案頂尖供應商瑞薩電子（TSE：6723）宣佈推出新型的單一封裝數位DC/DC PMBus™電源模組系列產品。這五顆RAA210xxx簡化型數位電源模組，提供先進的數位遙測與優越性能，而且與瑞薩的類比電源模組同樣易於使用。這幾顆模組都是完整的降壓且穩壓的電源，分別可提供25A、33A、雙25A、50A和70A的輸出電流，而且採用工業標準的12V或5V輸入電壓軌。在伺服器、儲存裝置、光纖網路和電信設備內，RAA210xxx系列為其中使用的先進FPGA、DSP、ASIC和記憶體，提供負載端（point-of-load，POL）的電壓轉換。每顆模組都在熱最佳化的高密度陣列（High Density Array，HDA）封裝模組內，整合了PWM控制器、MOSFET、電感器和被動元件。完成電源電路只需要外加大容量的輸入電容器和輸出電容器。
RAA210xxx是成本更低的簡化型數位電源模組系列產品，與瑞薩的全功能數位ISL827xM系列產品接腳相容。RAA210xxx簡化型數位電源模組提供運行時的數位可程式性，可透過PMBus命令子集來支援配置更改，並且具備完整的遙測與系統監控。如果以後需要更高級的數位控制，就升級到接腳相容的ISL827xM模組，升級後可以實現與多顆模組並聯來共享電流，也可以使用PowerNavigator™工具存取完整版PMBus命令，還可以用非揮發性記憶體來做為配置的儲存裝置。
瑞薩電子的工業類比和電源業務部副總裁Philip Chesley表示：「對於那些需要更容易且成本更低廉數位電源解決方案的團隊，我們的簡化型數位電源模組，可以為他們加快產品上市的時間。RAA210xxx簡化型數位電源產品，延續了瑞薩在功率密度、高效率和快速暫態性能方面的領先地位，以滿足嚴苛的多電壓軌POL要求。」
RAA210xxx系列專屬的HDA封裝，藉由單層傳導封裝基板，在全負載下可提供無與倫比的電氣與熱的性能，能有效地將熱量從模組傳輸到系統板，並在不需要氣流或散熱片的情況下散熱。空間有限的電路板可充分利用了HDA的高功率密度，這是用分離式元件來設計時辦不到的。
RAA210xxx簡化型數位電源模組採用瑞薩的ChargeMode™控制架構專利，在大多數情況下，峰值效率高達96％，平均效率高於90％。這些模組還為輸出的電流負載步階，提供單一時脈週期的快速暫態反應，可縮減電容值，並節省成本和電路板尺寸。
RAA210xxx簡化型數位電源模組主要特性
• 輸出電流從25A到70A
• 輸入電壓範圍廣：4.5V至14V
• 可程式的輸出電壓範圍：0.6V至5V
• 在線路、負載和溫度範圍內，輸出電壓精準度為±1.2％
• ChargeMode控制迴路架構
• 可選擇的切換頻率範圍從296kHz到1.06MHz
• 無需補償設計，無論溫度、個別差異或老化造成的輸出電容值如何變化，模組都能保持穩定
• 完善的輸入和輸出欠壓（UV）、過壓（OV）、輸出電流和溫度保護，再加上故障記錄功能
• 輸出電流從25A到70A
• 輸入電壓範圍廣：4.5V至14V
• 可程式的輸出電壓範圍：0.6V至5V
• 在線路、負載和溫度範圍內，輸出電壓精準度為±1.2％
• ChargeMode控制迴路架構
• 可選擇的切換頻率範圍從296kHz到1.06MHz
• 無需補償設計，無論溫度、個別差異或老化造成的輸出電容值如何變化，模組都能保持穩定
• 完善的輸入和輸出欠壓（UV）、過壓（OV）、輸出電流和溫度保護，再加上故障記錄功能
電源的設計人員可將RAA210xxx簡化式數位電源模組與3A的ISL8203M、5A的ISL8205M和15A的ISL8215M類比電源模組，以及瑞薩低壓差線性穩壓器（LDO）互相搭配，以支援嵌入式應用產品中的附屬電壓軌。
電源設計工具
PowerCompass™工具可幫助使用者快速確認正確的電源模組和其他元件，以符合其特殊要求。這個工具也可為200種以上的FPGA設置多個電壓軌，設計人員只要花幾分鐘執行高級系統分析，就可以建立自訂參考設計檔。PowerNavigatorTM 工具也可以讓設計人員設置簡化型數位電源模組的定序、遙測和即時配置。
PowerCompass™工具可幫助使用者快速確認正確的電源模組和其他元件，以符合其特殊要求。這個工具也可為200種以上的FPGA設置多個電壓軌，設計人員只要花幾分鐘執行高級系統分析，就可以建立自訂參考設計檔。PowerNavigatorTM 工具也可以讓設計人員設置簡化型數位電源模組的定序、遙測和即時配置。
供貨資訊
現在瑞薩電子的全球經銷商就可提供RAA210xxx簡化型數位電源模組和評估板。欲知詳情，請造訪：www.renesas.com/simple-digital-power-modules.
現在瑞薩電子的全球經銷商就可提供RAA210xxx簡化型數位電源模組和評估板。欲知詳情，請造訪：www.renesas.com/simple-digital-power-modules.
|
料號 |
輸出電流 |
熱增強封裝 （Thermally Enhanced HDA Package） |
|
25A |
19mm x 17mm x 3.55mm |
|
|
33A |
19mm x 17mm x 3.55mm |
|
|
Dual 25A |
18mm x 23mm x 7.5mm |
|
|
50A |
18mm x 23mm x 7.5mm |
|
|
70A |
18mm x 23mm x 7.5mm |
