Rohde & Schwarz首次推出自動化解決方案，以加快PCIe 5.0與6.0的電纜和連接器合規性測試速度
前言：
為了準確快速地進行符合PCI-SIG規範的最新一代PCIe 5.0和6.0電纜和連接器的合規性測試，Rohde &
Schwarz正在開發一種新的R&S ZNrun向量網路分析儀自動化套件選項。例如，對於完全自動化驗證PCIe x8電
纜，軟體可以控制一個由R&S ZNB向量網路分析儀和可擴展的R&S OSP開關矩陣配置組成的測試裝置，創建一個
具有64個測試埠的多埠VNA解決方案。該解決方案將PCIe x8電纜的測試時間縮短到僅幾分鐘，包括所有Thru連
接、所有串擾組合以及相應的度量計算，以進行通過/失敗評估。相比之下，手動測試需要數小時，並且測試
工程師可能存在連接錯誤的重大風險。

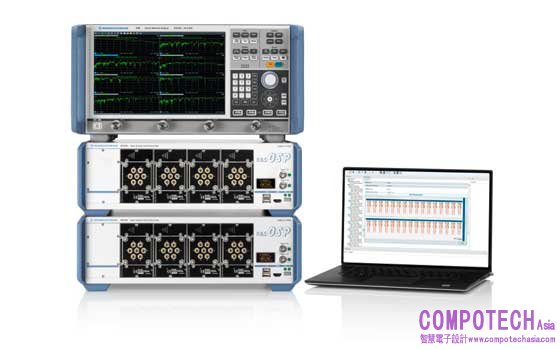

圖：具有32個測試埠的設置，用於自動合規性測試PCIe 5.0和6.0電纜，配備4個差分對。
Rohde & Schwarz通過新的R&S ZNrun向量網路分析儀自動化套件選項，高效應對PCIe 5.0和6.0電纜和連接器的合規性驗證挑戰。R&S ZNrun-K440專為根據PCI-SIG規範自動進行PCIe 5.0和6.0內部和外部電纜和連接器的合規性測試而設計，為用戶節省了大量時間。測試裝置基於R&S ZNB26或R&S ZNB43向量網路分析儀，配備四個測試埠，並結合多個R&S OSP320開放式開關和控制平台 - 根據要驗證的設備(DUT)的通道數目而定 - 提供多個四埠測量，而無需重新連接到DUT並重複其它通道的終端電阻插拔。例如，PCIe x8電纜具有16個通道，需要64個測試埠，由三個R&S OSP320平台提供，而PCIe x4電纜只需要兩個R&S OSP320平台提供32個測試埠。
R&S ZNrun-K440解決方案完全自動化符合PCIe規範的所有測量。還包括對定義的PCIe度量進行後處理。強大的測試配置器可對個別通道進行選擇和取消選擇測試，以提供更大的靈活性，以滿足研發和驗證測試中客戶的需求和偏好。自動化測量結束時生成帶有通過/失敗判定的測試報告。該自動化功能採用了一種新的校準程式，顯著減少了校準步驟和校準連接的數量。它還包括了符合PCIe測試規範所需的測試夾具去嵌套方法。
隨著PCIe的演進，測試要求變得越來越複雜
為了滿足不斷增長的速度需求，每一代PCIe演進都將傳輸速率翻倍。全球各地的資料中心開始使用最新版本的PCIe 5.0和6.0電纜來連接大量高速資料存放裝置。電纜製造商也在加緊生產，以向客戶交付首批PCIe 5.0和6.0電纜。研發驗證、合規性測試和製造過程都需要進行徹底的測試，以確保符合PCIe的要求並保證整個系統的正常運行。
每個PCIe鏈路具有1、2、4、8或16對通道，每一對通道由一組差分發送（TX）及一組差分接收（RX）通道組成。採用x8配置的PCIe 6.0電纜可以具有高達64 GB/s的傳輸速率。手動驗證高速互連的合規性工作量大且容易出錯。對於電纜的所有Thru連接以及電纜內部的近端和遠端串擾路徑，需要進行256個四埠測量。傳統的四埠向量網路分析儀在每次四埠測量時都需要重新連接，並且需要正確終端化未測量的差分對。Rohde & Schwarz的新自動化解決方案極大地簡化了這個過程。
對於PCIe 5.0/6.0系統行為來說，些許遮罩限制值的偏差並不重要，通過/失敗判定是基於集成回波損耗（iRL）和集成串擾雜訊分量（ccICN）等度量進行的。它們在PCI-SIG規範中定義，並且需要從S參數結果計算出來，並需要進行大量的後處理工作。校準測試夾具特性和去嵌套還帶來了額外的挑戰。R&S ZNrun-K440自動合規性測試軟體涵蓋了所有這些內容。
由於對於PCIe系統的重要性，PCI-SIG正在制定用於內部（主機殼內部）和外部（主機殼到主機殼）應用的標準化電纜，包括32 GT/s和64 GT/s下配對電纜元件和配對纜線連接器的相應電氣要求。一旦這些標準化工作完成，R&S ZNrun-K440將覆蓋這些PCIe測試。
在PCI-SIG開發者大會上展示新解決方案
Rohde & Schwarz將於2023年6月13日至14日在加利福尼亞聖克拉拉聖克拉拉會議中心（Santa Clara Convention Center）參加PCI-SIG開發者大會，向PCI-SIG社區成員展示用於PCIe 5.0和6.0電纜和連接器合規性測試的新自動化解決方案。新的R&S ZNrun-K440選項將很快推出，並與Rohde & Schwarz合規性測試軟體自
動化系列相輔相成。而R&S ZNrun-K410和R&S ZNrun-K411選項已經可用，用於符合IEEE 802.3bj、by、cd和ck的高速乙太網電纜元件。
瞭解有關R&S ZNrun向量網路分析儀自動化套件的更多資訊，請參照：https://www.rohde-schwarz.com/_63493-109824.html
如需獲取可供下載的照片和新聞稿，請參照 www.press.rohde-schwarz.com.
