意法半導體推出 750W 馬達驅動參考板 外形小巧，適用於家用和工業設備
前言：
STDRIVE101三相閘極驅動器IC為馬達提供高功率密度和極低的睡眠功耗
現可在eSTore上採購組裝好的參考設計板

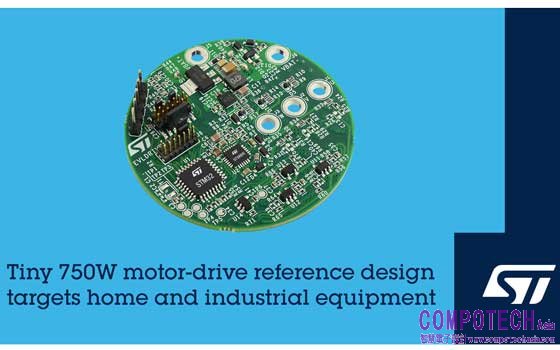

2024年10月18日--服務橫跨多重電子應用領域的全球半導體領導廠商意法半導體（STMicroelectronics，簡稱ST；紐約證券交易所代碼：STM）新款EVLDRIVE101-HPD（高功率密度）馬達驅動參考設計在直徑僅5公分的圓形PCB電路板上整合三相閘極驅動器、STM32G0微控制器和750W功率級。該電路板的休眠模式下功耗極低，不到1uA，其小巧的外形可直接安裝在吹風機、手持式吸塵器、電動工具和風扇等設備中，還可輕鬆放入無人機、機器人以及電泵、製程自動化系統等工業設備的電驅裝置內。
該參考設計採用意法半導體堅固耐用、小型的STDRIVE101三相閘極驅動器，能夠讓開發者靈活選擇馬達控制方法，例如梯形或磁場定向控制（Field-Oriented Control，FOC），以及有感應或無感應器感轉子位置偵測。 STDRIVE101驅動IC由三個源／漏電流600mA的半橋驅動所組成，運作電壓為5.5V至75V，可滿足任何低壓馬達的驅動需求。該晶片整合了高低邊閘極驅動器穩壓電源，以及可配置的漏源電壓 （Vds）監控保護功能，另有一個用於選擇直接高低邊閘極輸入或PWM控制的外部腳位。
開發者可利用STM32G0的單線調式（SWD）介面連接微控制器交換資料，同時支援直接韌體更新，修復軟體錯誤和啟用新功能。
EVLDRIVE101-HPD參考設計的電源級採用STL220N6F7 60V STripFET F7 MOSFET功率電晶體，其1.2mΩ的典型Rds(on)導通電阻可維持驅動效率，簡化馬達隨插即用連接。其他功能包括快速啟動電源開機電路，可在閒置時斷開電源，節省電能並延長電池供電設備的續航時間。驅動IC內建的保護功能可確保系統安全和高效率，包括功率級MOSFET的Vds電壓監控，以及欠壓鎖定（UVLO）、過熱保護和防止交叉導通。
更多資訊，請瀏覽：https://www.st.com/evldrive101-hpd。
