京瓷和羅德史瓦茲在2025年世界移動通信大會上聯合展示毫米波相控陣列天線模組的OTA特性
前言：
京瓷開發了一種創新的毫米波相控陣列天線模組（PAAM），能夠在不同方向和不同頻率下同時產生多個波束。
這些PAAM將被用於5G FR2基礎設施的建置，例如允許不同運營商在共站上以不同頻段進行網路運作。為了確保
其開創性產品的最佳波束指向和波束方向性，京瓷將與羅德史瓦茲基於CATR的多反射器OTA測試技術緊密結

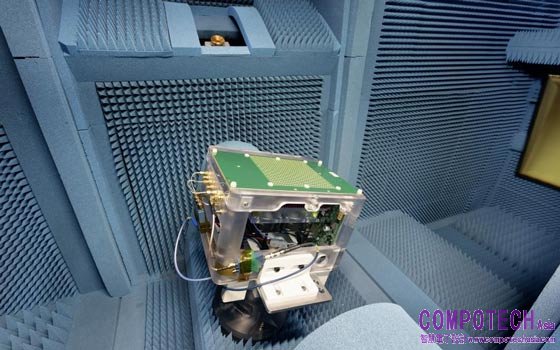

圖：羅德史瓦茲ATS1800無響室內，正在進行京瓷PAAM的OTA特性測試。（來源：京瓷）
京瓷和羅德史瓦茲將在2025年巴賽隆納世界移動通信大會上展示一款新型毫米波PAAM設計的特性，該設計用於FR2應用。在京瓷展位（5E12）的展示中，關鍵設備是羅德史瓦茲的R&S ATS1800M 5G NR多方向毫米波無響箱，專為具有極小占地面積的OTA測試而設計。
在FR2頻段運行的行動通信會經歷路徑高度損耗，這可以通過使用波束成形天線陣列來解決。與傳統天線相比，FR2天線通常使用具有大量單顆天線單元的相控陣列。京瓷開發了一種新型相控陣列天線模組（PAAM），具有384個雙極化單元，能夠同時在不同方向和不同頻率下產生多達8個波束。憑藉這種設計，PAAM可用於基站安裝，允許多個運營商在不同頻段運行網路。然而，所有這些天線單元需要完美協同工作，以形成具有所需特性的RF波束。羅德史瓦茲提供了一種專利方法，用於在完全遮罩的環境中通過OTA測試這種複雜的天線陣列，這有助於工程師驗證正確的波束圖案，並支援最小化旁波帶的過程。
R&S ATS1800M是一個獨特的解決方案，具有四個饋源天線和CATR反射器，每個反射器都有一個30釐米的靜區（QZ）。在2025年世界移動通信大會的展示中，京瓷的PAAM被測設備（DUT）被放置在一個堅固的3D定位器的中心，那裡四個QZ相互重疊，來自多個方向。這使得京瓷的工程師能夠進行各種不同的測試，包括同時從四個不同方向接收RF波束，這將在2025年世界移動通信大會上展示。由於羅德史瓦茲專利的垂直CATR設計，與其它OTA解決方案相比，這種設置在實驗室中佔用的空間相對較小。
完整的測試設置包含羅德史瓦茲的多個測試儀器，除了毫米波無響箱外，它們可以無縫協作：四個5G NR相容的R&S SMW200A向量信號產生器、一個5G NR相容的R&S FSW信號和頻譜分析儀，以及一個R&S NGP800電源供應。
每個信號產生器模擬一個5G NR FR2信號，該信號將通過R&S ATS1800M的一個饋源天線輸入。被測設備通過其中一個CATR反射器接收信號。通過結合所有信號源、饋源天線和反射器，京瓷的工程師可以模擬來自四個不同位置的四個頻率獨立信號的複雜接收場景。可以使用連接到京瓷PAAM的信號分析儀觀察接收到的信號品質。
參觀2025年世界移動通信大會的觀眾可以在巴賽隆納Fira Gran Via 5號展廳的京瓷展位5E12現場體驗這一里程碑式的展示，時間是2025年3月3日至6日。
有關羅德史瓦茲天線測試解決方案的更多資訊，請參照：https://www.rohde-schwarz.com/_231852.html
關於京瓷
京瓷株式會社（東京：6971，https://global.kyocera.com/），是京瓷集團的母公司和全球總部，成立於1959年，是一家精細陶瓷（也稱為“先進陶瓷”）生產商。通過將這些工程材料與金屬結合，並將其與其他技術集成，京瓷已成為工業和汽車零部件、半導體封裝、電子設備、LCD、智慧能源系統、印表機、影印機和行動電話的主要供應商。截至2024年3月31日的財年，京瓷株式會社的合併銷售額總計為2.0萬億日元（約合133億美元）。京瓷在《福布斯》雜誌2024年“全球2000強”全球最大上市公司名單中排名第874位，並被《華爾街日報》評為“全球100家最具可持續管理的公司”之一。
