2026年10月29日--株式會社村田製作所（以下簡稱「村田」）開發出全球最小 1尺寸 1.0mm×1.0mm×0.55mm 的附開關高頻同軸連接器 SWL 系列「MM8330-2600RJ5」、「MM8330-2600RK20」（以下簡稱「本產品」），並自 2026 年 8 月起正式量產。
結合過往累積的高頻與機構設計技術經驗，本產品採用村田開發的獨特結構，能兼顧高頻特性、機械效能，並同步達到小型化。與村田既有 SWJ 系列的尺寸 1.4mm×1.2mm×0.65mm（L×W×H）相比，實裝面積可大幅縮減約 40%；若搭配專用探針 2，包含禁佈區在內的佔用面積可縮減至 60%。憑藉本產品，即能節省智慧型手機、穿戴式裝置等無線通訊設備的電路板空間，有助於更靈活化的基板設計。

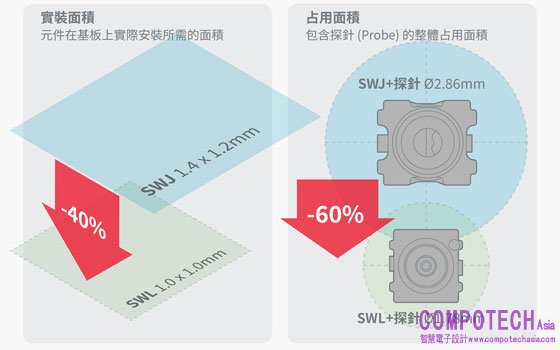

（圖說）新產品 SWL 系列與既有 SWJ 系列的實裝及佔用面積比較
無線通訊設備搭載負責收發無線電波的 RF（射頻）電路。為確保產品品質，確認 RF 電路是否正常運作相當重要。將附開關高頻同軸連接器實裝於設備內部的電路板上，並在量測時插入專用探針，即可輕鬆量測流經 RF 電路的訊號。如此可及早發現異常，減少零組件與材料損耗，降低設計及製造過程中的重工成本，並提升生產效率。

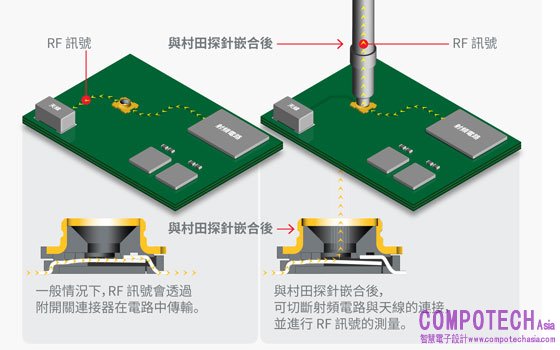

（圖說）使用附開關高頻同軸連接器與探針量測 RF 訊號的運作機制
近年來，隨著智慧型手機、穿戴式裝置等無線通訊設備功能不斷提升，搭載的電子零組件數量也隨之增加。為更有效運用有限的電路板空間，市場對零組件小型化的要求持續提高。
因此，村田融合高頻與機構設計技術，採用獨創的新型結構設計，兼顧高頻訊號的低傳輸損耗與產品的結構強度，開發出全球最小 1尺寸的 SWL 系列，實裝面積較村田既有產品縮減約四成，讓有限的基板空間得以容納更多零組件，進一步提升零組件配置的自由度。
此外，附開關高頻同軸連接器除了本體的實裝面積外，還須預留一定的禁佈區（Keep-out Area），以避免探針連接時與周邊零組件發生干擾。本產品搭配專用自動測試探針及手動測試探針使用，即可將包含禁佈區在內的整體占用面積，較村田既有產品縮減約 60%。
村田未來將持續因應市場需求，致力於開發更小型化的電子零組件，以利於有效運用有限的電路板空間，助力智慧型手機與穿戴式裝置的高效能化與小型化發展。
產品主要特點與規格
・採用全球最小尺寸 1.0mm×1.0mm×0.55mm（L×W×H）的超小型、低高度設計
・與村田既有產品相比，實裝面積縮減約 40%
・搭配專用探針，包含禁佈區在內的佔用面積較村田既有產品縮減約 60%
|
系列 |
SWL |
|
編號 |
MM8330-2600RJ5（5,000 個/捲） |
|
尺寸（L×W×H） |
1.0mm×1.0mm×0.55mm |
|
頻率範圍 |
DC～15GHz |
|
阻抗 |
50Ω |
更多資訊
本產品詳細資訊，請見此處。
欲洽詢本產品，請與我們聯繫。
關於附開關高頻同軸連接器的工作原理以及在電路量測時的使用方式，請參閱影片。
1 根據本公司調查。截至 2026 年 10 月 28 日。
2 探針：量測 RF 電路時，用於連接設備內部連接器與量測用纜線的零組件。包括手動操作的手動探針，以及用於自動量測的自動探針。村田製專用手動探針及專用自動探針預計於 2026 年 12 月開始量產。
關於村田製作所
村田製作所是一家國際綜合電子元件製造商，主要從事以陶瓷為基礎的電子元器件開發、生產和銷售業務。透過自身開發所積累的材料與工藝開發、商品設計、生產技術與提供支援的軟體和分析評估等基礎，致力於創造獨特的產品，為電子社會的發展做出貢獻。
