在很多應用中，尤其是測試和測量領域，您都需要借助外部裝置或數位類比轉換器設置反相降壓/升壓穩壓器的輸出電壓。在常規的降壓拓撲中，這種操作很簡單：只需要借助一個帶有串聯電阻器的電壓電源、一個電流源或者一個DAC將電流導入回饋節點，如圖1所示。

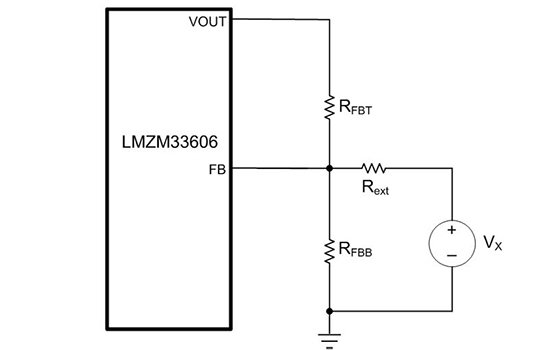

1.採用降壓拓撲的可程式設計電壓
但是，如果您需要改變降壓-升壓拓撲中的電阻器的電壓，就有一點麻煩了。
您可以通過反相接地和VOUT電位並使積體電路的參考位於-VOUT電位而配置降壓-升壓拓撲中的降壓穩壓器。也就是說穩壓器積體電路的接地腳位於-VOUT。由於穩壓器的FB引腳位於-VOUT電位而非接地電位上，將電流導入FB引腳便有一點棘手。為將電流導入反相降壓-升壓拓撲中的FB引腳，您需要電平移動電壓源/DAC的信號。在本文中，我將向大家介紹一些不同的方法。
以德州儀器的LMZM33606為例。LMZM33606是一個額定輸入電壓為36V的降壓電源模組，最大負載為6A。 圖2說明了如何將LMZM33606設置為反相降壓-升壓穩壓器。

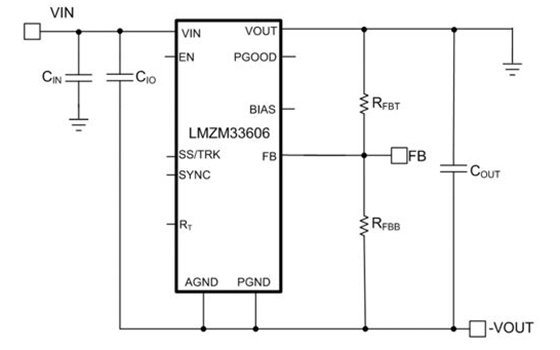

2.利用LMZM33606反相降壓-升壓。
方法1：使用一個PNP的電平位移器
在這些降壓-升壓應用中使用LMZM33606時，可以實現-15V至-5V的可程式設計輸出電壓範圍。通過電流源方法，您能夠以絕對量級調低穩壓器的輸出。這樣，在設置回饋分頻器電阻器時，便可以將設計的默認輸出設為-15V。添加外部電流源時，您可以將穩壓器輸出設置為-5V。默認輸出為-15V時，計算的高回饋值和低回饋值分別為：
• RFBT = 100kΩ.
• RFBB = 7.42kΩ.
電平位移接地參考信號以將電流導入FB引腳的最簡單的方法是，使用單PNP型雙極性電晶體(BJT)。圖三說明了如何將一個單PNP作為電平位移器使用。

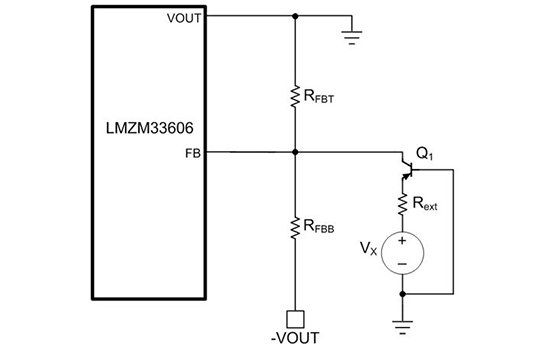

3.使用單PNP的部署。
PNP Q1的基極接地，反射極通過電阻器連接DAC/電壓源。電壓源高於PNP基地發射下拉(VBE)時，會產生等式1所述的電流：
Rext設定為50kΩ。FB節點可以應用基爾霍夫電流定律，您可以使用等式2計算電流IX：
在等式2中代入等式1，得出等式3，由此可以計算出調整輸出電壓VOUT所需的程式設計電壓VX：
將等式3變成等式4，可以得出根據VX值進行變成的VOUT:
等式4說明了VOUT對電晶體VBE的從屬關係。電晶體VBE本身取決於集電極電流，隨溫度變化時，會影響程式設計VOUT的精確度。
下一個方法說明了如何從等式中移除VBE。圖4所示是一個有兩個PNP電晶體的電路，所採用的連接方式可以抵消VBE的影響。
方法2：使用兩個PNP的電平位移器

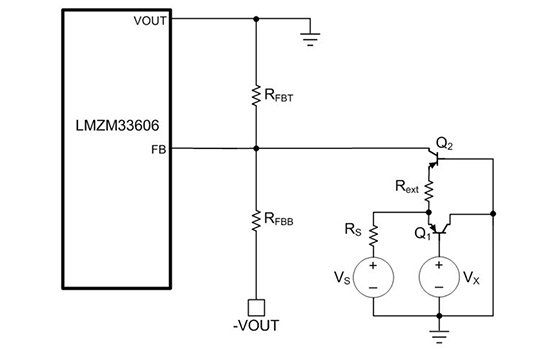

4.使用兩個PNP抵消VBE的部署。
本方法需要使用兩個PNP，最好是使用兩個組合包裝的PNP BJT，以確保兩個電晶體之間匹配良好。本方法還可以減少輸出電壓程式設計中的錯誤。
Q1電晶體的基極連接至程式控制電壓源。發射極經由一個串聯電阻器RS連接至另一個正電軌，並且集電極接地。這樣便可以在電晶體的發射極形成一個VX + VBE電壓。Q2電晶體的發射極通過電阻器RX連接至Q1的發射極。RX設置導入FB節點的電流。基極接地後，Q2發射極節點產生一個+VBE。等式5計算了流至發射極的電流（理想情況）：
之前曾解釋過，電晶體的VBE取決於集電極電流，如等式6所述：
其中IC為集電極電流，IS為飽和電流，VT為熱電壓。
如果兩個電晶體的集電極電流差異較大，則VBE不會完全彼此抵消。等式7闡述了電晶體兩個VBE之間的差異：
簡化為等式8：
其中X為兩個集電極電流的比率。
如您所見，如果兩個集電極電流相同，則VBE將完全抵消。在圖4所示的配置中，設定RS的值時，需要確保集電極電流之間的差異不是太大。在本例中，我選擇的RS為10kΩ，RX為50kΩ。VBE的增量也會隨著VT而變化，它會隨著溫度變化而發生。
方法3：改良版威爾遜電流鏡
使用電流鏡匹配集電極電流是一個非常有效的方法。對此，相比常規的電流鏡，威爾遜電流鏡是一個更好的選擇。圖5是威爾遜電流鏡中使用的原理圖。

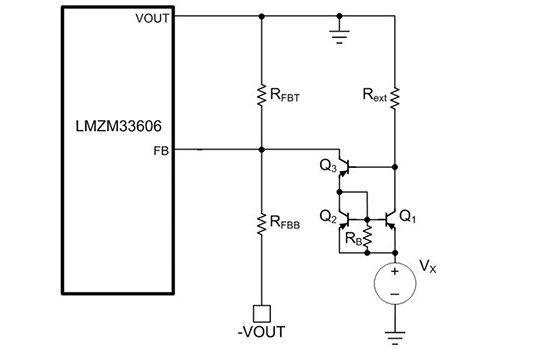

5.使用威爾遜電流鏡部署
本方法中，有另外一個BJT，基極連接至Q1的集電極。Q3的發射極連接至電流鏡的VBE結點。程式控制電流經Q3電晶體的集電極流至FB引腳。
現在可暫時忽略電阻器RB，等式9按照以下方式計算導入本設置中的參考電流：
等式10得出了導入電流與參考電流的比率。
在電晶體的增量() 為較大的值時，可以看到威爾遜電流鏡的精度遠高於標準電流鏡。
威爾遜電流鏡不會完全消除對VBE的依賴性。但可以通過一個簡單的方法避開。將電阻器RB從源VX連接至電流鏡基極，如圖5所示，形成一個添加至參考電流IX的電流。將等式9改寫為等式11：
等式12選擇RB：
等式13：
等式13中的VBE組件完全抵消，得出等式14：
等式14說明，導入FB節點的電流僅基於程式控制電壓，不受VBE影響。
無論使用哪一種方法，都可以借助少數幾個元件為反相電軌創建一個程式控制輸出電壓。電路的複雜性依具體的系統要求而異。對於要求極高保真度的應用，威爾遜電流鏡是最佳的解決方案，因為它可以得出與程式控制電壓最接近的回應。
