簡化資料中心和電信系統的48 V/54 V 降壓轉換

本文作者：Ya Liu 點擊： 2019-08-12 12:59

前言：

簡化資料中心和電信系統的48 V/54 V 降壓轉換

資料中心和電信電源系統設計已經發生了很大的變化。主要應用製造商都採用更高效的非隔離式高密度降壓型穩壓器取代複雜且昂貴的隔離式 48 V/54 V 降壓型轉換器 ( 圖 1)。在穩壓器的匯流排轉換器中無需隔離，這是因為上游 48 V 或 54 V 輸入已經與危險的交流電源進行了隔離。

對於高輸入 / 輸出電壓應用 (48 V 至 12 V) 而言，傳統降壓型轉換器所需元件通常尺寸更大，因此並非理想的解決方案。也就是說，降壓型轉換器必須在低切換開關頻率 ( 例如，100 kHz 至 200 kHz)下工作，以便在高輸入 / 輸出電壓下實現高效率。降壓型轉換器的功率密度受到無源元件尺寸的限制，特別是電感尺寸的限制。可以通過增加切換開關頻率來減小電感尺寸，但是因開關切換引起的損耗會降低轉換器效率，並會導致不可接受的熱應力。

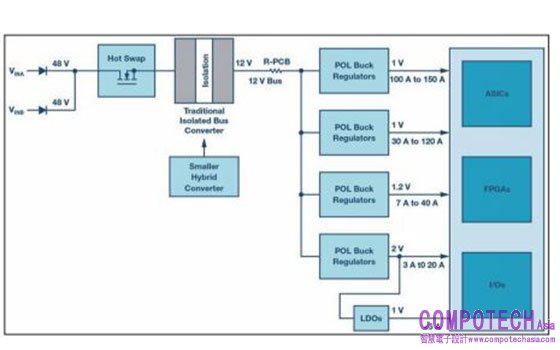

圖:傳統的電信板電源系統架構帶有隔離式匯流排轉換器。在 48V 已經與交流電源隔離的系統中，無需使用隔離式匯流排轉換器。使用非隔離混合式轉換器取代隔離式轉換器可顯著簡化設計、降低成本和電路板空間要求。
