摘要
在大多數實驗室環境中，訊號產生器、頻譜分析儀等設備是單端儀器，用於測量高速差分放大器驅動器和轉換器的失真。因此，測量放大器驅動器的偶數階失真 ( 例如二次諧波失真 HD2，甚至階偶數階交調失真或 IMD2) 需要額外的元件，如巴倫(balun) 和衰減器等來作為整體測試設置的一部分，以將單端測試儀器連接到放大器驅動器的差分輸入和輸出。本文透過不匹配訊號的數學知識揭示了相位不平衡的重要性，並說明了相位不平衡如何導致偶數階產物的增加 ( 即變得更糟糕！ )。本文還將展示了幾種不同高性能巴倫和衰減器的權衡如何影響被測放大器的性能指標 ( 即 HD2 和 IMD2)。
在大多數實驗室環境中，訊號產生器、頻譜分析儀等設備是單端儀器，用於測量高速差分放大器驅動器和轉換器的失真。因此，測量放大器驅動器的偶數階失真 ( 例如二次諧波失真 HD2，甚至階偶數階交調失真或 IMD2) 需要額外的元件，如巴倫(balun) 和衰減器等來作為整體測試設置的一部分，以將單端測試儀器連接到放大器驅動器的差分輸入和輸出。本文透過不匹配訊號的數學知識揭示了相位不平衡的重要性，並說明了相位不平衡如何導致偶數階產物的增加 ( 即變得更糟糕！ )。本文還將展示了幾種不同高性能巴倫和衰減器的權衡如何影響被測放大器的性能指標 ( 即 HD2 和 IMD2)。
數學背景 = Yay ！
測試具有差分輸入的高速元件 ( 如類比數位轉換器、放大器、混頻器、巴倫等 ) 時，幅度和相位不平衡是需要理解的重要指標。

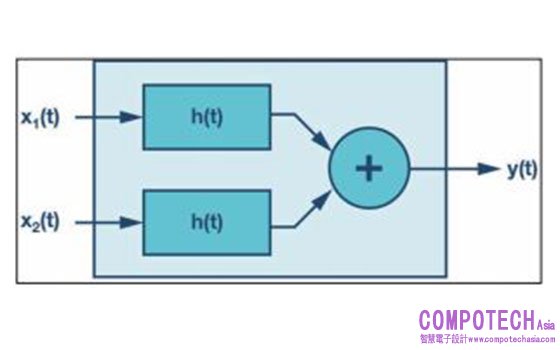

圖 1: 具有兩個訊號輸入的數學模型。
