隨著消費者不斷採用物聯網（IoT）解決方案將家庭內設備連接到外部和內部網路，智慧音箱將在越來越多的家庭中普遍應用。事實上，智慧音箱市場可能會繼續保持高增長態勢；據Juniper Research預測，到2022年，Amazon Echo、Google Home、Apple HomePod和Sonos One等設備將在大多數美國家庭中普及。
常規智慧音箱採用音訊進行回饋，但新一代稱為智慧顯示的產品（或帶顯示功能的智慧音箱）可以通過視覺內容（如講解視頻、食譜和照片）豐富用戶體驗。但是，大型LCD顯示難以封裝到緊湊的家用音箱中。DLP®技術通過投影來取代常規的LCD螢幕，從而為設計師帶來更多的可能。
智慧顯示和虛擬助手如何協同工作
與汽車採用中控台顯示類似，消費者要求其家庭資訊和娛樂中心提供更多可視內容。
擁有簡化的可視介面可以增強當今智慧音箱所提供的內容。顯示的圖像需要簡單，對觸摸交互的需求較小，因為用戶通常從至少幾英尺外的距離觀看它們。例如，當您說“Alexa，我的購物清單上有什麼？”時，智慧顯示應該顯示大而明亮的文字，以便從遠處輕鬆閱讀。圖1顯示了廚房中的視頻食譜。

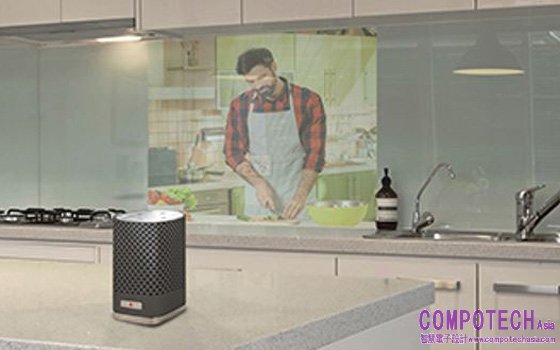

圖1：廚房中具有顯示功能的智慧音箱示例
智慧顯示的獨特要求
投影的規格將取決於理想的顯示尺寸、顯示表面類型、集成到終端設備所需的外形因素以及投影單元和顯示表面之間的距離等因素。讓我們詳細說明這些權衡因素：
• 投影表面：並非家中的所有表面都是顯示投影圖像的理想選擇。顏色、圖案和表面曲率（如廚房檯面或牆紙）可能會扭曲或遮擋圖像。更高的亮度和TI DLP IntelliBright™等演算法可以説明克服表面幾何形狀、顏色和圖案對顯示效果的影響。
• 模組尺寸：音箱的尺寸是主要的系統設計考慮因素。投影模組需要集成到形狀獨特和美觀的設計中。光學引擎的尺寸主要取決於其亮度、解析度和投射比。DLP Pico™光學引擎非常緊湊，可以集成到智慧手機或平板電腦中，而一些現有的100流明設計則小至50 cc。
• 亮度：由於智慧顯示裝置通常位於常走動的區域（如廚房或客廳）附近，因此它們需要兼具美感且不突兀。集成的平板電腦尺寸或更大的平板顯示通常不符合此標準。然而，DLP技術通過很小的晶片可以投影出大畫面的能力很好的解決了這一挑戰；例如，單個DLP晶片可以從大約45 mm×75 mm×15 mm（剛超過50 cc）的模組生成清晰的30英寸圖像。
• 模組尺寸：音箱的尺寸是主要的系統設計考慮因素。投影模組需要集成到形狀獨特和美觀的設計中。光學引擎的尺寸主要取決於其亮度、解析度和投射比。DLP Pico™光學引擎非常緊湊，可以集成到智慧手機或平板電腦中，而一些現有的100流明設計則小至50 cc。
• 亮度：由於智慧顯示裝置通常位於常走動的區域（如廚房或客廳）附近，因此它們需要兼具美感且不突兀。集成的平板電腦尺寸或更大的平板顯示通常不符合此標準。然而，DLP技術通過很小的晶片可以投影出大畫面的能力很好的解決了這一挑戰；例如，單個DLP晶片可以從大約45 mm×75 mm×15 mm（剛超過50 cc）的模組生成清晰的30英寸圖像。

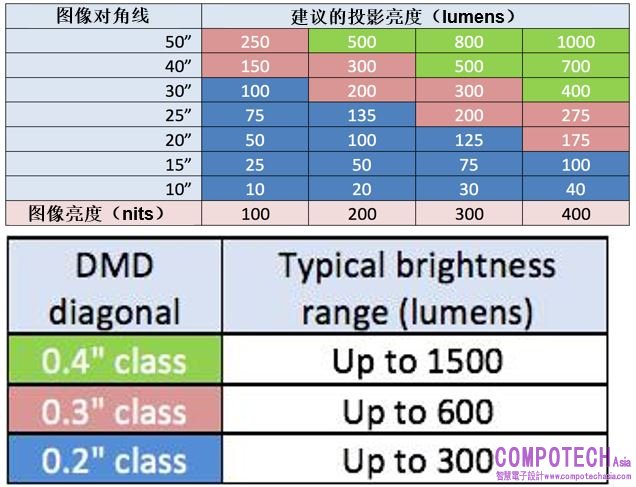

圖2根據圖像尺寸和不同的環境光照條件提供了投影模組的建議亮度值。
圖2：達到各種圖像亮度等級的建議投影模組亮度值
• 解析度：所需的解析度主要取決於要顯示的資訊內容以及所需的圖像大小。低至nHD（640 x 360）的的解析度可以用於簡單的圖形和視頻，而qHD（960 x 540）、720p（1280 x 720）或更高的解析度則是更清晰顯示的首選。
• 投射比：所需的投射比取決於產品相對於圖像表面的位置。長焦投影鏡頭的投射比通常大於2：1。短焦投影鏡頭的投射比通常為0.8：1至1：1，超短焦投影的投射比小於0.5：1。短焦投影和短焦投影鏡頭非常適合投影表面非常靠近投影模組的設備。
• 投射比：所需的投射比取決於產品相對於圖像表面的位置。長焦投影鏡頭的投射比通常大於2：1。短焦投影鏡頭的投射比通常為0.8：1至1：1，超短焦投影的投射比小於0.5：1。短焦投影和短焦投影鏡頭非常適合投影表面非常靠近投影模組的設備。
• 用於智慧顯示應用的DLP Pico晶片組
DLP Pico晶片組具有多種尺寸和解析度，可適應不同的顯示尺寸、亮度要求和解析度。微型投影提供多種智慧顯示選項，包括：
• 超短焦投影
• 標準焦投影
• 表面投影
• 自由表面投影
• 互動
• 標準焦投影
• 表面投影
• 自由表面投影
• 互動
這些選項提供了可顯示圖像的表面類型的靈活性，並且可以設計為雙用途，例如在一台設備中進行表面投影和超短焦投影。通過評估模組評估DLP Pico顯示技術，開始您的設計。
其他資源
• 閱讀應用報告TI DLP顯示技術入門
• 下載超移動、低功耗DLP Pico® qHD參考設計。
• 開始使用適用于智慧顯示的DLP 0.23 HD DMD。
• 有關設計智慧音箱的更多資訊，請參見白皮書“智慧音箱基礎知識：權衡諸多設計因素”。
• 閱讀應用報告TI DLP顯示技術入門
• 下載超移動、低功耗DLP Pico® qHD參考設計。
• 開始使用適用于智慧顯示的DLP 0.23 HD DMD。
• 有關設計智慧音箱的更多資訊，請參見白皮書“智慧音箱基礎知識：權衡諸多設計因素”。
