正如拳擊手邁克·泰森（Mike Tyson）所說：“要想不被擊倒，每個人都需要靈活應對。”當優秀的拳擊手看穿對手的出招策略時，他們就會取得勝利。但是，出色的拳擊手往往都樂於先吃一拳，然後根據局勢隨機應變，直到找到制勝法寶。
同樣，系統設計人員在遇到電源排序問題時必須學會靈活變通。通常，最簡單和最節省成本的解決方案是添加具有斷電和故障安全保護功能的多工器。
什麼是斷電保護？
斷電保護是某些類比開關中的一項關鍵功能，有助於解決電源排序難題。當今業界熱衷於低功耗系統，通常有多個電源軌為多個積體電路（IC）供電。您可能會猜到，這可能會讓系統變得混亂。您必須考慮到在添加或更改電源軌時可能會在通電和斷電期間發生故障。通常來講，防止諸如反向供電或閂鎖之類等的情況的出現可能會令人非常煩惱，因為這些問題可能會在最後一刻發生。靈活且具節省成本的解決方案可快速解決問題，如同拳擊手在中招後使出的權宜之計一樣。

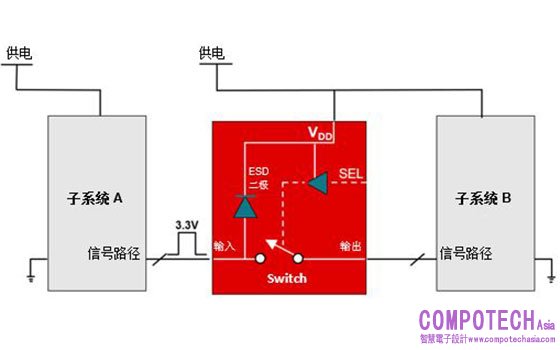

信號開關和多工器是保護系統類比和數位信號的解決方案。更具體地說，具有斷電保護的開關如TMUX1511，是隔離兩個子系統和保護下游元件的絕佳工具。集成的斷電保護功能可防止反向供電，從而保護下游元件免受數位信號的影響。在圖1中，您可看到一個基本的信號開關，用於隔離從子系統A到子系統B的3.3V數位控制信號。
圖1：用於信號隔離的開關
在安全地將信號傳遞到子系統B之前，處於開啟狀態的開關可將控制信號留在子系統A上。通常來講，開關的目的是指示何時傳遞控制信號，進而打開子系統B的關鍵部分。儘管這聽起來很簡單，但當在通電和斷電期間意外發生失配問題時，就會發生故障。這種情況下，子系統A的電源軌可在開關和子系統B之前上電，如圖2所示。
圖2：電源排序期間的反向供電

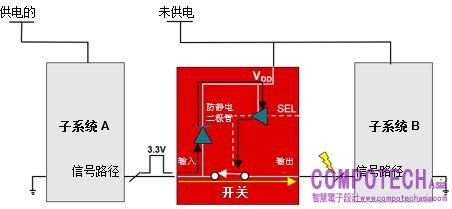

與圖1對比，來自子系統A的3.3V信號為內部靜電放電二極體反向供電，從而接通開關。這將關閉通往子系統B的信號路徑，使信號從開關中（黃色箭頭）漏出，從而出現錯誤的邏輯狀態，這可能會損壞子系統B並中斷系統啟動。
為了解決這種問題，TI斷電保護開關可在輸入/輸出（I/O）管腳上保持高阻抗狀態，從而防止未供電的電源軌（VDD）和SEL管腳出現反向供電現象。

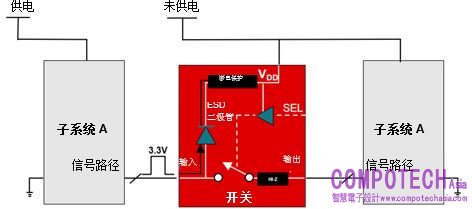

圖3所示為TMUX1511成功隔離了數位信號，並在電源排序期間保護了自身和子系統B。由於具有斷電保護功能，該開關可將信號路徑與電源軌隔離。因為開關現在可隔離通電或不通電的子系統，這增加了系統保護的關鍵層。最終，這為您提供了一種靈活的方法來解決功率排序難題，即為信號路徑增加保護。
圖3：具有斷電保護的TI開關
SEL管腳中的邏輯信號如何？
如同斷電保護隔離電源軌和I/O信號路徑的方式一樣，故障保護邏輯隔離電源軌和SEL管腳邏輯信號，如圖4所示。

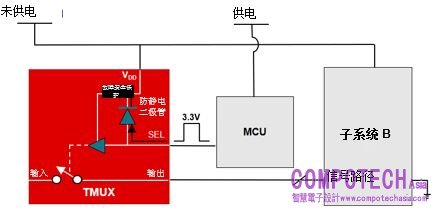

圖4：故障安全邏輯開關可防止反向供電
如果沒有故障保護邏輯，則SEL或EN管腳中的邏輯信號會向VDD反向供電，從而損壞子系統B和開關本身。該開關類似於斷電保護，可在SEL邏輯管腳上保持高阻抗狀態，從而防止電源在電源排序期間流經VDD。
為您選擇合適的開關
TI的開關和多工器產品組合涵蓋各種的通道數、配置和電壓電平。這個功能豐富的產品組合包括具有斷電保護和故障保護邏輯功能的開關，包括TMUX1072。
其他資源
• 在TI培訓視頻多工器可防止系統出現過壓情況中，瞭解更多有關TMUX1072保護功能的資訊。
