為了確保高精度，精密測試和測量系統需要具備低漣波和輻射雜訊的電源解決方案才能不影響高解析度轉換器訊號鏈的性能。在這些測試和測量應用中，產生雙極和/ 或隔離系統電源為系統設計人員帶來了電路板面積、切換開關漣波、EMI 和效率方面的挑戰。資料擷取系統和數位萬用表需要低雜訊電源，以便提供高解析度ADC 訊號鏈的性能，而不被切換開關電源產生的漣波雜訊所影響。源表(SMU)和直流源/ 電源也具有類似的要求，以便將高解析度DAC 訊號鏈上的雜散輸出漣波降至最低。精密測試和測量儀器中的通道數也有增加的趨勢，以便增加並行測試。在電隔離應用中，這些多通道儀器日益需要通道間隔離，其中電源必須在各通道上產生。此驅動解決方案需要的PCB 尺寸越來越小，同時需保持性能。在這些應用中實施低雜訊電源解決方案可能導致PCB 尺寸比期望的大，和/ 或由於過度使用LDO 穩壓器或濾波器電路而導致效率變差。
例如，在1 MHz 下5 mV 漣波的切換開關電源軌需要透過LDO 穩壓器和ADC 供電特性的組合來實現60 dB 或以上的電源電壓抑制比(PSRR)，從而將ADC 輸出端的切換開關漣波減少到5 μV 或更低。對於18 位元的高解析度ADC，這只是LSB 的一個零頭( 從而不會對LSB 產生影響)。

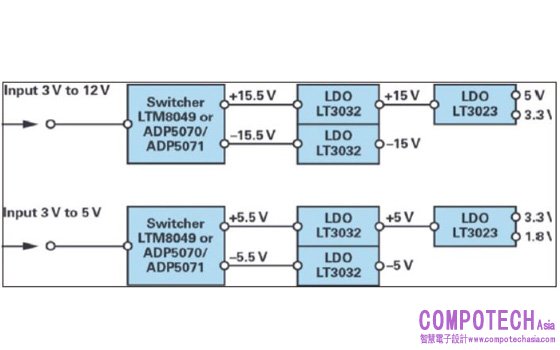

圖: 具有低電源漣波的非隔離雙極性電源系統(±15 V 和±5 V)的電源解決方案。
