Ćuk拓撲非常適合用於從正電源電壓生成負輸出電壓。許多系統都需要負電源電壓，以便讀取某些感測器發出的訊號。因此，可能需要為訊號鏈提供（例如）+5 V和–5 V，或者甚至+15 V和–15 V電壓。負電源電壓也用於安全切換某些切換開關元件，例如碳化矽(SiC)。
Ćuk拓撲也稱為2L反相拓撲，因為其電源路徑中需要使用兩個電感。圖1為Ćuk拓撲的電路圖。

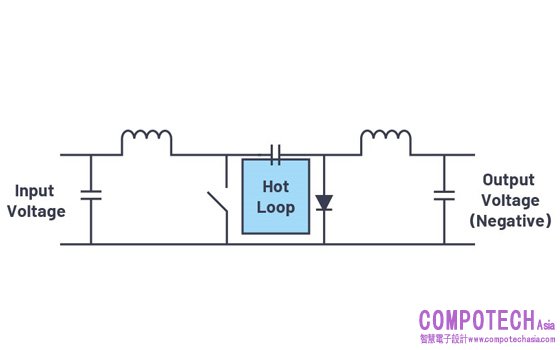

圖1.用於生成負電源電壓的Ćuk拓撲原理圖。
在選擇合適的切換開關穩壓器IC時，需要確保其中包含負電源電壓回饋針腳，這非常重要。ADI 擁有大量具備整合切換開關的單片切換開關穩壓器IC，以及具備外部切換開關電晶體的控制器IC，均適合此類應用。
最重要的是，所需的兩個電感分別代表成本和空間因素。但是，這兩個元件也導致輸入端和輸出端的電源路徑中產生電感。這可以防止在輸入端和輸出端產生快速切換開關電流。因此，Ćuk拓撲通常被視為特定的低雜訊拓撲。當然，和其他切換開關穩壓器一樣，Ćuk拓撲也提供切換開關電流。在圖1中，它們表現為熱迴路（藍色）。熱迴路指的是一組具有快速di/dt瞬變的軌跡。為了最大限度降低切換開關電流產生的干擾，以及伴隨的寄生電容，此回路佔用的空間面積必須盡可能達到最小。
因此，在適合Ćuk拓撲的優化板佈局中，續流二極體D、耦合電容C和切換開關S1必須彼此非常靠近。利用對應的IC針腳排列，例如LT8330，即可緊湊排列這些線路。圖2所示為在實際的板佈局中，切換開關電流（熱迴路）的電源路徑所在的區域。
關鍵迴路由外部二極體D、耦合電容C，以及LT8330切換開關穩壓器IC中的GND和SW針腳之間的內部連接構成。熱迴路應儘量短小和緊湊。

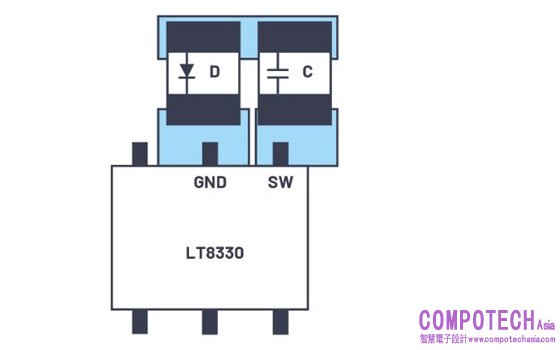

圖2.針對Ćuk拓撲優化的板佈局。
圖3所示為包含LT8330的電路示例，它在Ćuk拓撲中可以當做穩壓器。一個重要的特性就是FBX針腳，這是一種特殊的FB針腳，可以處理負電源電壓（根據Ćuk拓撲的要求）和正電源電壓。如果LT8330用於升壓或SEPIC拓撲中，則需要具備正回饋針腳極性。

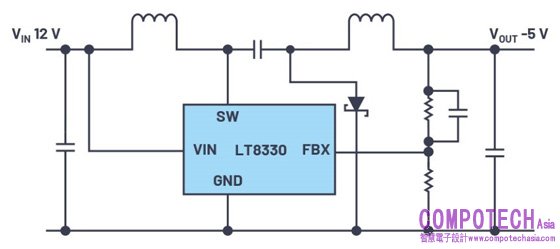

圖3.採用LT8330的Ćuk穩壓器電路示例。
穩壓器輸入端和輸出端的電感會影響穩壓器產生的傳導發射量。如果採用包含非常緊湊的熱迴路的優化板佈局，則可以實現極低雜訊的解決方案。這些特性使得Ćuk穩壓器非常適合用於產生低雜訊和負電源電壓。
