交錯式反相電荷泵—第一部分:用於低雜訊負電壓電源的新拓撲結構

本文作者: Jon Kraft/Steve Kno       點擊: 2021-06-14 21:22
前言:
精密儀器儀錶或射頻 (RF) 電路中的雜訊必須最小化,但由於這些系統的特性,降低雜訊要因應許多挑戰。例如,這些系統常常必須在寬廣輸入電壓範圍內工作,同時要滿足嚴格的電磁干擾 (EMI)和電磁相容性 (EMC) 要求。此外,系統中擠滿了電子元組件,因而存在空間限制且對熱敏感。積體電路 (IC) 日益提高的複雜度導致這些系統需要更多的電源電壓軌。產生所有這些電壓軌,滿足上述要求,並使整個系統保持低雜訊,是一個艱鉅任務。
ADI 提供了多樣化的解決方案來產生低雜訊電源。這些解決方案中的大多數設計用於產生正電壓軌,只有很少的專用 IC 用於產生負電壓。當負電壓需要為低雜訊元件 ( 如 RF 放大器、開關和資料轉換器 ADC/DAC) 供電時,選擇範圍特別有限。

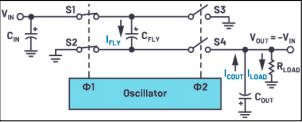

圖:反相電荷泵原理圖。
