主動低通濾波器設計技巧
訊號流程圖是透過圖形表示源自一系列線性公式的系統。2 SFG 用於連接轉換函數和對應的系統電路拓撲。2 該理論可用於基於主動電路設計類比濾波器。SFG 濾波器設計方法的主要優點在於：衰減係數 Q 和截止頻率都可以單獨控制。SFG LPF 可以幫助衰減雜訊和提高訊號雜訊，但會導致物料成本(BOM)、PCB 區域和功率增加。此外，SFG LPF 可以影響基準輸出電壓與溫度，導致產生微小 PPM 誤差，造成直流精度下降。圖 9 所示為二階低通濾波器示例，該濾波器採用 SFG 方法，從轉換函數轉換至電路塊。擴展電阻 (R) 和電容 (C) 針對截止頻率
實施配置 ( 請參見公式 5)。
有關訊號流程圖理論的更多資訊， 請參考 Addison-Wesley 出版的Feedback Control of Dynamic Systems(《動態系統回饋控制》)。

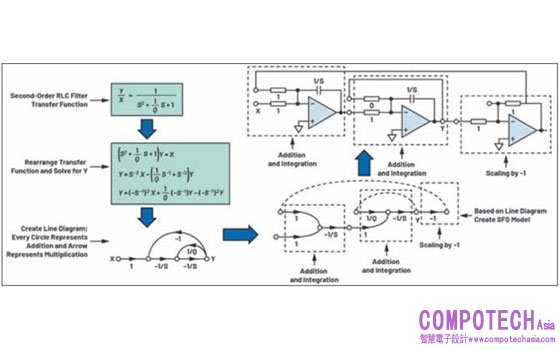

圖 : 基於 SFG 方法實施主動 RC 低通濾波器。
