如何運用 LTspice 產生 LED 驅動器的波德圖

本文作者:Keith Szolusha       點擊: 2021-12-15 11:26
前言:

簡介
閉迴路增益和相位點陣圖是用於確定切換調節器控制迴路穩定性的常用工具。正確完成增益和相位測量需熟悉高階網路分析儀。測量包括斷開控制迴路、注入雜訊,以及測量一定頻率範圍內的增益和相位 ( 見圖 1)。這種測量控制迴路的做法很少應用於 LED 驅動器。

LED 驅動器控制迴路相位和增益測量需要採用一種不同的方法 ( 見圖 1)——從典型的電阻分壓路徑到 GND 電壓調節器注入和測量點的偏差。在這兩種情況下,台式控制迴路相位和增益測量是保證穩定性的優質方法,但並非每個工程師都有所需的設備和經驗豐富的工廠應用程式團隊加持。那麼,該如何協助工程師們呢?

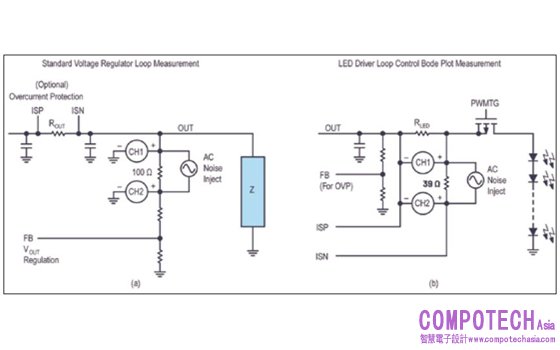

: 切換調節器控制迴路波德圖測量,具有網路分析儀,用於 (a) 電壓調節器和 (b) LED 驅動器。為了進行測量,控制迴路斷開,正弦波擾動進入高阻抗路徑,同時測量由此產生的控制迴路增益和相位,使設計人員能夠量化迴路的穩定性。
