切換模式電源 (SMPS) 產生的 EMI 輻射頻譜是由許多參數組成的函數，包括熱回路大小、切換速度 ( 迴轉率 ) 和頻率、輸入和輸出濾波、遮罩、佈局和接地。一個潛在的輻射源是切換節點，在很多原理圖上稱為 SW。SW 節點銅可用於天線，發射快速高效的高功率切換事件產生的雜訊。這是大多數切換穩壓器的主要輻射源。
頂層 SW 節點的銅量當然應該最小化，以限制天線尺寸。透過單晶片切換穩壓器 (IC 內的電源開關 )，SW 節點從 IC 一直到電感，並在頂層留下一個短佈線。透過使用一個控制器 ( 切換控制器 IC 外部的功率開關 )，SW 節點可以獨立於開關，遠離 IC。SW 節點銅在降壓和升壓開關拓撲中連接到電感的一側。由於涉及眾多性能參數，PCB 的 XY 平面中或內層上的第 1 層 SW 節點的佈局很棘手 ( 見圖 1)。

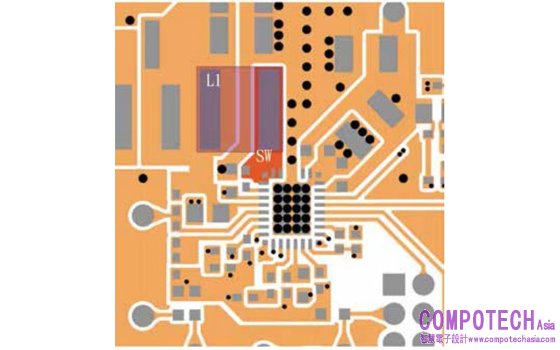

圖:DC3008A LT8386 低 EMI LED 驅動器上第 1 層的 XY 平面中突出顯示的 SW 節點
