我們都知道駕駛汽車時看清路面至關重要。而在實施自動駕駛等技術時，對這點要求得更為嚴格。自動駕駛汽車的“眼睛”被稱為光檢測和測距（雷射雷達）技術，可提供汽車周圍環境的精確圖像。雷射雷達使用光源和感測器來檢測物體。
雷射雷達系統的視場 (FOV) 決定了雷射雷達能夠捕捉到的圖像的寬度，因此該視場對於自動駕駛決策演算法十分重要。擴大FOV的方法有很多種，其中之一就是利用機械掃描，使用電機説明實現360度FOV。無刷直流 (BLDC) 電機可以實現此目標，且高效低噪，因此廣受歡迎。
圖1展示了雷射雷達模組，圖2展示了配備雷射雷達的自動駕駛汽車。

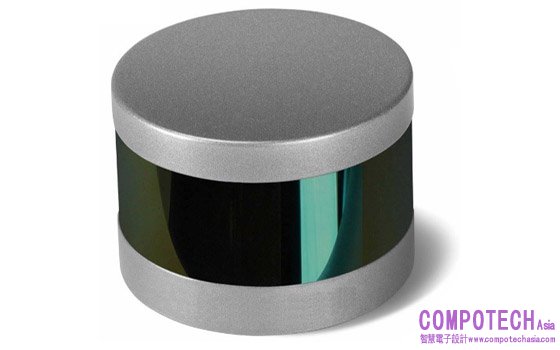

圖1：雷射雷達模組
圖2：配備雷射雷達的自動駕駛汽車
配備機械掃描雷射雷達的自動駕駛汽車
典型的雷射雷達模組由光源和感測器組成，可實現120度FOV。遺憾的是120度的視場對於自動駕駛環境來說遠遠不夠。要實現360度全方位FOV，需要用一個由置於旋轉平臺上的光源和感測器組成的機械掃描雷射雷達將汽車周圍的資訊傳給汽車的高級駕駛輔助系統。旋轉平臺以能讓光源和感測器實現360度無縫掃描的速度旋轉，準確回饋圖像位置。鑒於平臺重量比較輕，可以使用約40W的電機。
BLDC電機非常適合這些旋轉平臺，並且可以使用霍爾效應感測器實現BLDC電機換向。圖3顯示了機械掃描雷射雷達的框圖。

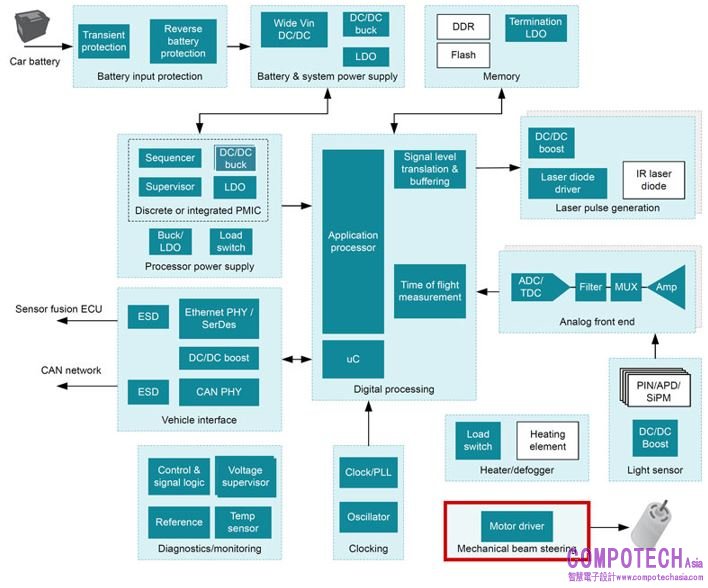

圖3：機械掃描雷射雷達框圖
如何驅動BLDC電機
有幾種方法可以驅動約40W的BLDC電機。您可以搭配使用具有梯形換向演算法的微控制器 (MCU) 以及集成三相BLDC柵極驅動器和外部金屬氧化物半導體場效應電晶體(MOSFET)。如果您的設計需要應用尺寸較小的電路板和功率較低的電機，您可以考慮將具有集成MOSFET的三相柵極驅動器（如DRV8316）和具有換向演算法的MCU以及三個用於位置回饋的霍爾效應感測器搭配使用。DRV8316集成了高側和低側相加導通狀態電阻 (RDS(on)) 為95mΩ的MOSFET，並提供全面的故障覆蓋範圍，以實現診斷目的。
也可以使用集成了控制演算法的電機驅動器（如MCT8316Z）來驅動BLDC電機，該電機驅動器集成了感測器梯形控制，無需進行電機控制軟體發展。MCT8316Z集成了MOSFET，該MOSFET高側和低側相加RDS(on)與DRV8316一樣，也是95mΩ。外部搭配內務處理型MCU，可與MCT8316Z進行通信以設置配置參數並提供簡單的旋轉命令（如速度和方向）。
MCT8316Z具有直流/直流降壓轉換器，可為電路板上的內務處理型MCU或其他電路提供電流，這種配置有助於為機械掃描雷射雷達電機驅動器節省布板空間。DRV8316 和MCT8316Z的工作電壓均為4.5V至35V，非常適合汽車的12V電池應用。借助8A峰值電機繞組電流支持，這些驅動器可以在24V電源下實現高達70W的電機功率，足以驅動雷射雷達系統的旋轉平臺。
MCT8316Z提供串列外設介面 (SPI)，高度可配置，儘管系統設計人員可能會選擇使用硬體介面選項，而非SPI來配置常用設置。可通過SPI讀取的內部驅動器寄存器提供詳細的故障診斷結果，萬一旋轉平臺中的電機出現問題，該結果可提供診斷幫助。圖4顯示了MCT8316Z的簡化使用示例。

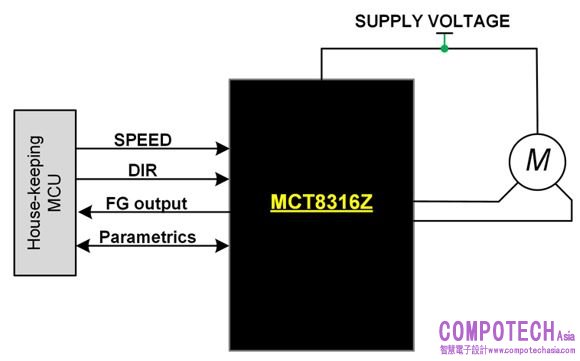

圖4：MCT8316Z電機控制示例
配備機械掃描雷射雷達的自動駕駛汽車是汽車領域一次令人振奮的進展。自動駕駛汽車帶來的便利提高了乘駕體驗，讓您渴望擁有這樣一輛汽車去州際公路旅行。
附加資源
• 查看應用簡報《利用無刷直流電機簡化感測器式電機控制》。
