摘要
本文探討了 ADRV9001，這是 ADI 最新一代軟體定義無線電 (SDR) 收發器單晶片積體電路(IC)，目的在為衛星、軍事、陸地移動、公用事業基礎設施和行動通訊網路的眾多關鍵任務型通訊應用提供可擴展的功率和性能。首先從元件級別、通道級別和 IC 系統級別介紹ADRV9001 中的三個使用者定義節能選項。然後，進一步討論被稱為監測模式的一項獨特的系統功能，該功能不僅為ADRV9001 節省功率，並能夠讓用戶降低基頻積體電路 (BBIC) 的運行功率，以實現整個系統的最優化節能目標。本文並展示了每個節能選項的節能效果，並詳細說明與之相關的性能權衡因素。
簡介
ADRV9001 屬於高度敏捷、使用者可配置的新一代 SDR IC 收發器產品系列。其提供卓越的射頻性能，具有一系列先進的系統特性，例如多晶片同步 (MCS)、數位預失真 (DPD)、動態設定檔切換(DPS)和快速跳頻(FFH)。此IC支援頻分雙工(FDD)和時分雙工 (TDD) 操作，射頻頻率範圍從 30 MHz到 6 GHz，涵蓋特高頻 (UHF) 頻段、甚高頻 (VHF)頻段、工業、科研、醫療 (ISM) 頻段以及行動通訊頻段。其兼具窄頻 ( 低至 12 kHz) 和寬頻 ( 高達 40 MHz) 訊號處理能力，可實現從 24 kSPS 到 61.44 MSPS 幾乎連續的取樣速率。

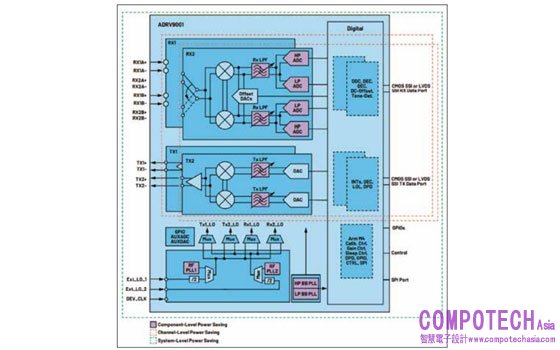

圖 1:ADRV9001 三個不同級別的節能選項的示意圖。
