摘要
本文探討了 ADRV9001，這是 ADI 最新一代軟體定義無線電 (SDR) 收發器單晶片積體電路 (IC)，目的在為衛星、軍事、陸地移動、公用事業基礎設施和行動通訊網路的眾多關鍵任務型通訊應用提供可擴展的功率和性能。首先從元件級別、通道級別和 IC 系統級別介紹 ADRV9001 中的三個使用者定義節能選項。然後，進一步討論被稱為監測模式的一項獨特的系統功能，該功能不僅為 ADRV9001 節省功率，並能夠讓用戶降低基頻積體電路 (BBIC) 的運行功率，以實現整個系統的最優化節能目標。本文並展示了每個節能選項的節能效果，並詳細說明與之相關的性能權衡因素。
系統級節能
如前一節所述，通道級節能模式會關斷與通道相關的元件，例如資料路徑、RF PLL 和 LDO 穩壓器。在發射和接收通道都處於閒置狀態時，例如處於圖 6 所示的場景下時，系統級元件可以進一步關斷以實現更高節能效益。這些系統級元件包括時脈PLL、轉換器 LDO 穩壓器、時脈 PLL LDO 穩壓器，以及 Arm 處理器及其記憶體。與通道級節能模式類似，提供三種系統級節能模式，更多的模式會關斷額外的系統元件，具體參見表 4。

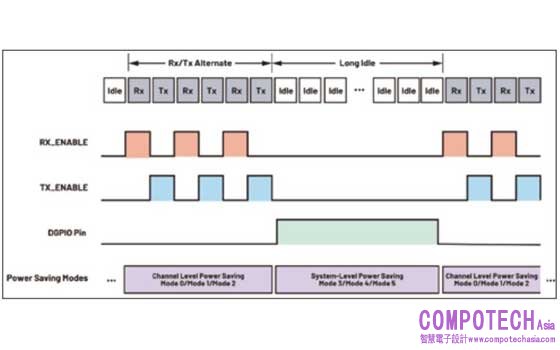

圖 8: 一個聯合使用通道級和系統級節能功能的示例。
