什麼是 IBIS 模型？
IBIS 表示輸入 / 輸出緩衝器資訊規範。其代表 IC 供應商提供給客戶進行高速設計模擬的元件的數位接腳的特性或行為。這些模型使用 IBIS 開放論壇——負責管理和更新 IBIS 模型規範與標準的產業組織——所規定的參數模仿元件的 I/O 行為。IBIS模型使用 ASCII 文字檔格式，提供表格化的電壓 -電流和電壓 - 時間資訊。其不包含專有資料，因為模型中沒有披露 IC 原理圖設計資訊，如電晶體尺寸、緩衝器原理圖設計中使用的元件模型參數和電路等。此外，IBIS 模型獲得了大部分 EDA 供應商的支援，可以在大多數產業級平台中運行。
為何使用 IBIS 模型？
想像一款 IC 通過了測試後用於設計電路板，並且立即獲批進行製造。電路板製造出來後，發現其性能不達標，原因是一些訊號完整性問題導致串擾、訊號過沖 / 欠沖或不匹配阻抗引起的反射。您認為接下來會發生什麼？當然，電路板必須重新設計和製造。此時，時間已被浪費，成本上升，這一切都是因為有一個重要階段沒有進行：預模擬。在此階段中，系統設計人員使用模擬模型驗證其設計的訊號完整性，然後才會建構電路板。SPICE 和 IBIS 等模擬模型現已廣泛開發用於模擬當中，協助系統設計人員在預模擬階段預見到訊號完整性問題，從而在製造之前予以解決。此階段有助於減少測試期間電路板失敗的可能。

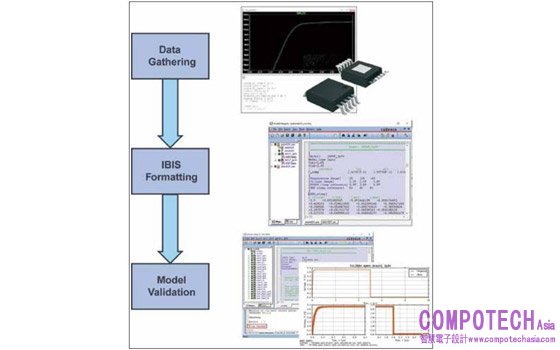

圖1:IBIS 模型產生過程
