在建構任何系統時，模擬都發揮著關鍵作用。其協助設計人員預見問題，進而避免費時且成本高昂的修改。我們的目標始終是一次就成功！在模擬高速數位介面時，如果設計不當，簡單的 PCB 佈線可能會影響訊號品質。在訊號完整性模擬中，IBIS ( 輸入 / 輸出緩衝器資訊規範 ) 模型用來表示元件的數位介面。
如 IBIS 系列文章的第 1 部分所述，IBIS 是一個行為模型，透過以表格形式列出的電流與電壓(I-V) 和電壓與時間 (V-T) 數據來描述元件的數位介面的電氣特徵。IBIS 模型應儘量準確，且不含任何解析錯誤，避免在之後使用時出現問題。此外，對於具有數位介面的每個零件或元件，都應該提供可用的 IBIS 模型。如此當客戶需要時，可直接從製造商的網頁上下載。但是，事實並非總是如此。對於IBIS 模型使用者，他們常遇到的一個問題就是模型的可用性。當其在設計中選用的零件沒有 IBIS 模型時，其產品開發可能受阻。

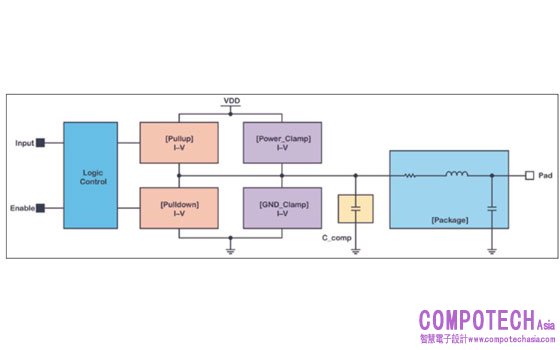

圖:3 態 CMOS 緩衝器的 IBIS 模型。
