計算 DC-DC 補償網路的分步過程
前言：
本文目的在協助設計人員瞭解 DC-DC 補償的工作原理、補償網路的必要性以及如何使用正確的工具輕鬆獲得有效的結果。該方法使用 LTspice 中的一個簡單電路，此電路基於電流模式降壓轉換器的一階 ( 線性 ) 模型 1。使用此電路則無需執行複雜的數學運算即可驗證補償網路值。
背景知識
設計 DC-DC 轉換器時，應仔細選擇 FET、電感、電流感測電阻和輸出電容等元件，以匹配所需的輸出電壓漣波和瞬態性能。在設計功率級之後，閉合迴路也很重要。DC-DC 電源包含一個使用誤差放大器 (EA) 的負反饋迴路。在負反饋系統中傳播的訊號可能會在其路徑中遇到極點和零點。單個極點會使訊號相位減小約 90°，並使增益斜率減小 -20 dB/Dec，而單個零點會使相位增加約 90°，並使增益提高 +20 dB/Dec。如果訊號的相位減小 -180°，則負反饋迴路可能變成正回饋迴路並產生振盪。保持迴路穩定並避免振盪是電源的設計準則。

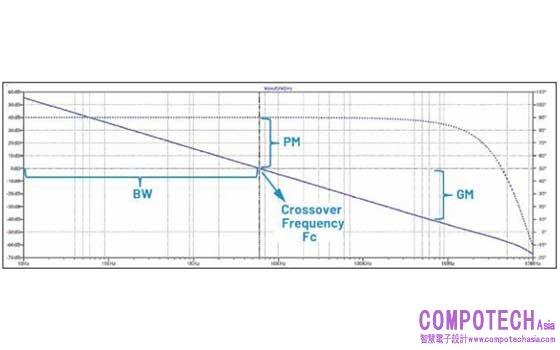

圖 1: 波特圖，顯示了頻寬、相位、增益餘裕和 0 dB 時的交越頻率 Fc
