學子專區—ADALM2000實驗：產生負基準電壓
前言：
作者：ADI 系統應用工程師Doug Mercer 和顧問研究員Antoniu Miclaus
目標
本次實驗目的在研究產生負基準電壓的方法。正基準電壓源或穩壓器配置更常見。從正電壓產生負基準電壓的傳統方法涉及反相運算放大器級，其往往依賴精密匹配電阻以實現高精度。
背景知識
在圖1a中，使用簡單的齊納二極體電路產生正基準電壓+VREF，該電路由來自 齊納二極體穩壓器實驗活動 的RZ和DZ組成。正基準電壓源通常包括一個同相運算放大器緩衝器，用於調整輸出電壓並提供負載所需的任何電流。產生負基準電壓的顯而易見的方法是使用反相運算放大器級。運算放大器將+VREF反相，在輸出端提供-VREF。此種方法需要兩個精密電阻R1和R2。此兩個電阻的匹配誤差（例如，不同的精度和不同的溫度係數）以及運算放大器中的電壓失調，會在運算放大器的輸出端(+VREF)產生誤差，如圖1a所示。然而，此種反相放大器配置的一個潛在附帶好處是-VREF不需要具有與+VREF相同的絕對值。透過改變R1和R2的比值，可以放大或縮小負基準電壓。我們將在本實驗活動中研究的另一種配置如圖1b所示。其能產生負基準電壓，不依賴於成比例的匹配電阻，並有可能以更少的元件提供更高的精度。

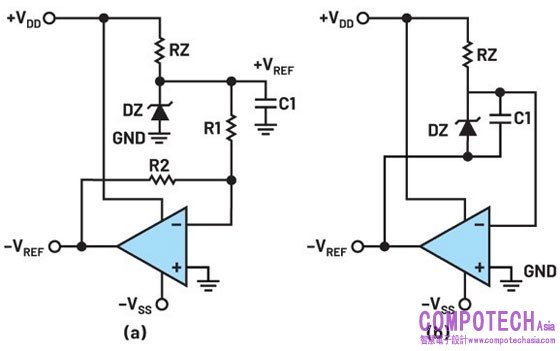

圖1.產生-VREF的兩種可能方法：(a)使用兩個匹配電阻（R1和R2）的標準方法，以及(b)不使用電阻的更高精度方法
檢視圖1a可以發現，由於反相運算放大器配置的虛地特性，齊納電壓+VREF作用於電阻R1上。如果R2正好等於R1，則同一電壓VREF也會出現在R2上，但相對於地的符號相反。R2兩端的電壓與齊納二極體兩端的電壓相同，因此我們實際上可以用回饋迴路中的二極體代替R2，如圖1b所示，並且仍然在-VREF處產生相同的電壓。RZ只是設定齊納二極體中的偏置電流水準，與圖1a中的RZ非常相似。在圖1b中，IZ等於VDD/RZ，而在圖1a中，IZ等於(VDD – +VREF)/RZ。為使兩種情況下的設計具有相同的IZ，我們只需更改RZ的值。電容C1解耦接地端和輸出端之間的基準二極體。此外，具有低電感的0.1μF電源解耦電容（圖1中未顯示）通常連接到+VDD和-VSS，非常靠近運算放大器。
電路描述
理論上，此電路可以利用幾乎任何三端基準電壓源電路和低雜訊、低失調運算放大器來建構。為了基於帶隙概念建構負基準電壓源，我們原本需要高品質PNP電晶體，但目前IC製程中普遍使用的PNP，其品質不如現有NPN元件高。這些基於NPN的帶隙電路將提供若干例子，我們可以利用這些例子來探索該負基準電壓源的配置。本實驗第1步中的第一次電路反覆運算將使用二極體作為基準，後續反覆運算將代之以基於NPN電晶體的雙端（並聯）和三端（串聯）電路作為基準元件。
材料
• ADALM2000 主動學習模組
• 無焊試驗板和跳線套件
• 一個4.7 kΩ電阻
• 兩個1.5 kΩ電阻
• 兩個20 kΩ電阻
• 一個2.2 kΩ電阻
• 一個100 Ω電阻
• 一個10 kΩ可變電阻（電位計）
• 四個小訊號NPN電晶體（2N3904和SSM2212）
• 兩個LED（任何顏色都可以）
• 一個OP482或OP484四通道運算放大器
• 一個1 nF電容
• 兩個0.01μF電容
• 兩個0.1μF電容（電源解耦電容，用於+5 V和-5 V電源）
第1步
ADALP2000 類比零件套件中提供的齊納二極體(1N4735)是6.1 V二極體。6.1 V的反向擊穿電壓太高，無法使用ADALM2000硬體的固定±5 V電源來建構該電路。LED的正向電壓在1.6 V至2.0 V範圍內，具體取決於二極體的顏色。雖然其不是合適的基準二極體，但我們可以使用ADALP2000類比零件套件中的LED建構教學用電路。
在無焊試驗板上建構圖2所示的圖1a和圖1b兩個版本的電路。最好使用兩個顏色相同的LED。綠光LED的正向壓降高於紅光或黃光LED。我們希望二極體電流ID約為1 mA。在兩個版本的電路中，電流ID應接近相同的值（見圖1a和圖1b）。在情況a中，ID將為(+5 V – VD)/R3。在情況b中，ID將為+5 V/R4，因此4.7 kΩ電阻將產生約1 mA電流。如果使用2 V作為VD的估計值，則R3約為3 kΩ。將零件套件中的兩個1.5 kΩ電阻串聯，便可獲得3 kΩ電阻。另外，對於情況a，我們需要選取R1和R2的值。我們希望R1中的電流比R3中的電流小得多。因此，R1和R2應設定為非常高的值，例如20 kΩ應滿足該條件。
圖2.產生-VREF的兩種可能方法：(a)使用兩個匹配電阻（R1和R2）的標準方法，以及(b)不使用電阻的更高精度方法——使用LED取代圖1a和1b中的齊納二極體
硬體設定
從Scopy軟體中打開電壓源控制和電壓表視窗。可以使用數位萬用表（即DMM，如果有的話）來測量電路中的直流電壓，其精度高於Scopy電壓表。試驗板連接如圖3所示。
程式步驟
打開正負電源。觀察-VREF處（運算放大器的接腳8和14）和LED上+VREF處的兩個電壓。
圖3.基於LED的穩壓器試驗板連接

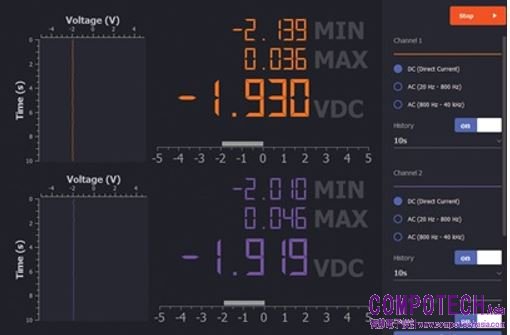

圖4.Scopy電壓表電壓讀數示例
第2步
修改第1步中的試驗板設定，如圖5所示。對試驗板進行任何修改之前，確保關閉電源。用並聯穩壓器替換LED。電阻R1和R2以及電晶體Q1連接為零增益放大器。如同在穩定電流源中一樣增加電阻R3和電晶體Q2。如果使用SSM2212匹配的NPN對，應將其用於元件Q1和Q2。增加Q3作為共發射極，其基極連接到Q2的集電極，集電極連接到R1、R3和R4的組合節點。

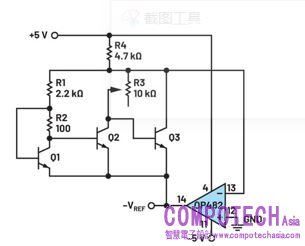

圖5.NPN並聯帶隙基準電壓源示例
硬體設定
設定與第1步中的設定相同。試驗板連接如圖6所示。
程式步驟
打開正負電源。觀察-VREF處（運算放大器的接腳14）的電壓和帶隙並聯穩壓器（Q3的集電極和發射極）上的電壓。可以調整電位計R3以產生-1.25 V基準電壓。
測試電源餘裕
為了測試+VDD的裕量要求，斷開固定正電源與+VDD的連接，並移除所有電源解耦電容。對試驗板進行任何更改或增加之前，確保關閉電源。現在將+VDD連接到AWG 1。將AWG 1設定為100 Hz的梯形波形。將幅度設定為5 V峰對峰值，偏移設定為2.5 V，以獲得0 V至+5 V擺幅。將示波器通道1連接到AWG1的輸出端，並將示波器通道2連接到第一個示例電路的-VREF，即OP482的接腳14。在XY模式下使用示波器儀錶，示波器通道為X，示波器通道2為Y。啟動AWG 1，打開固定的-5 V電源。記錄-VREF開始保持-1.25 V不變情況下的最小+VDD電壓。
為了測試-VSS的餘裕要求，將+VDD重新連接到固定正電源。斷開固定負電源與-VSS的連接，並移除所有電源解耦電容。現在將-VSS連接到AWG 1。將幅度設定為5 V峰對峰值，偏移設定為-2.5 V，以獲得0至-5 V擺幅。啟動AWG 1，打開固定的+5 V電源。重複測量OP482的引腳14，記錄基準電壓保持恆定情況下的最低-VSS值。

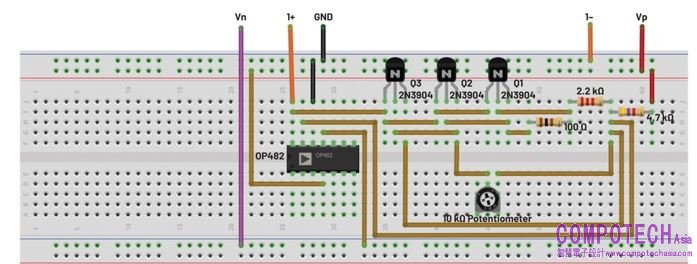

圖6.NPN並聯帶隙基準電壓源試驗板連接
第3步
修改第1步中的試驗板設定，如圖7所示。對試驗板進行任何修改之前，確保關閉電源。增加發射極跟隨器Q4和補償電容C1，將第2步中使用的雙端並聯穩壓器變更為三端基準電壓源。
圖7.NPN三端帶隙基準電壓源示例
硬體設定
設定與第1步中的設定相同。試驗板連接如圖7所示。
程式步驟
打開正負電源。觀察-VREF處（運算放大器的接腳14）的電壓和帶隙三端穩壓器（Q4的發射極和Q3的發射極）上的電壓。

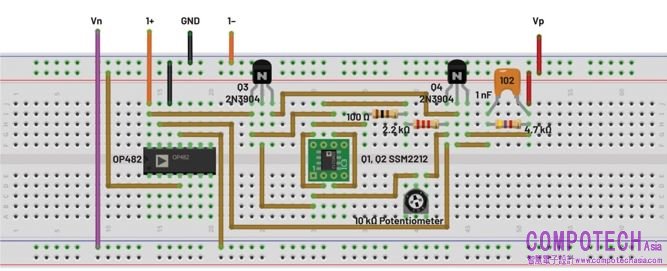

圖8.NPN三端帶隙基準電壓源試驗板連接
問題：
對於圖2中的電路，如果將綠光LED更換為紅光或黃光LED，輸出基準電壓值會發生什麼變化？
您可以在 學子專區部落格 上找到問題答案。
