凌力爾特發表50Ohm IF 增益模塊

2012 年9月19日–凌力爾特( Linear Technology)日前發表一款 15.5分貝增益模塊LTC6431-15，可於50Ohm環境中達到20MHz至1GHz以上的高動態範圍。該元件採用先進的SiGe製程，並提供兩種性能等級。於240MHz時，A等級OIP3典型值為47dBm，並經過測試保證可達到44dBm最低值。其雜訊指數為3.33 dB，相當於1nV/√Hz的輸入參考放大器雜訊。功耗小於450mW，低雜訊和低失真的組合提供了高性能中頻通訊和CATV應用所需的寬廣動態範圍。

LTC6431-15使用簡易，並擁有無條件穩定性，輸入和輸出可內部匹配至50Ohm，因此所需的外部元件僅為DC阻斷電容和一個射頻偏壓扼流圈。以單一5V電源可提供大於2V的線性輸出擺幅。 P1dB典型值為20.6dBm，線性度並可維持在相對於輸出功率的17dBm。

凌力爾特訊號處理及高頻產品部副總裁Erik Soule 表示：「LTC6431-15是凌力爾特的首款RF增益模塊，並且是透過SiGe製程達到砷化鎵等級性能的獨特元件。其於整個溫度、供應電壓、頻率，以及輸出功率範圍均擁有卓越的AC性能、傑出的可重複性和穩定性。

LTC6431-15目前供貨 4mm x 4mm QFN-24 封裝，具備外露銲墊以達到最佳的散熱效能及低電感。其特適操作於 -40°C 至 85°C 機箱溫度範圍。A等級元件千顆量購計之單價為$4.89 美元起，B等級則為$1.89美元起。如需更多資訊請參閱

www.linear.com/product/LTC6431-15.

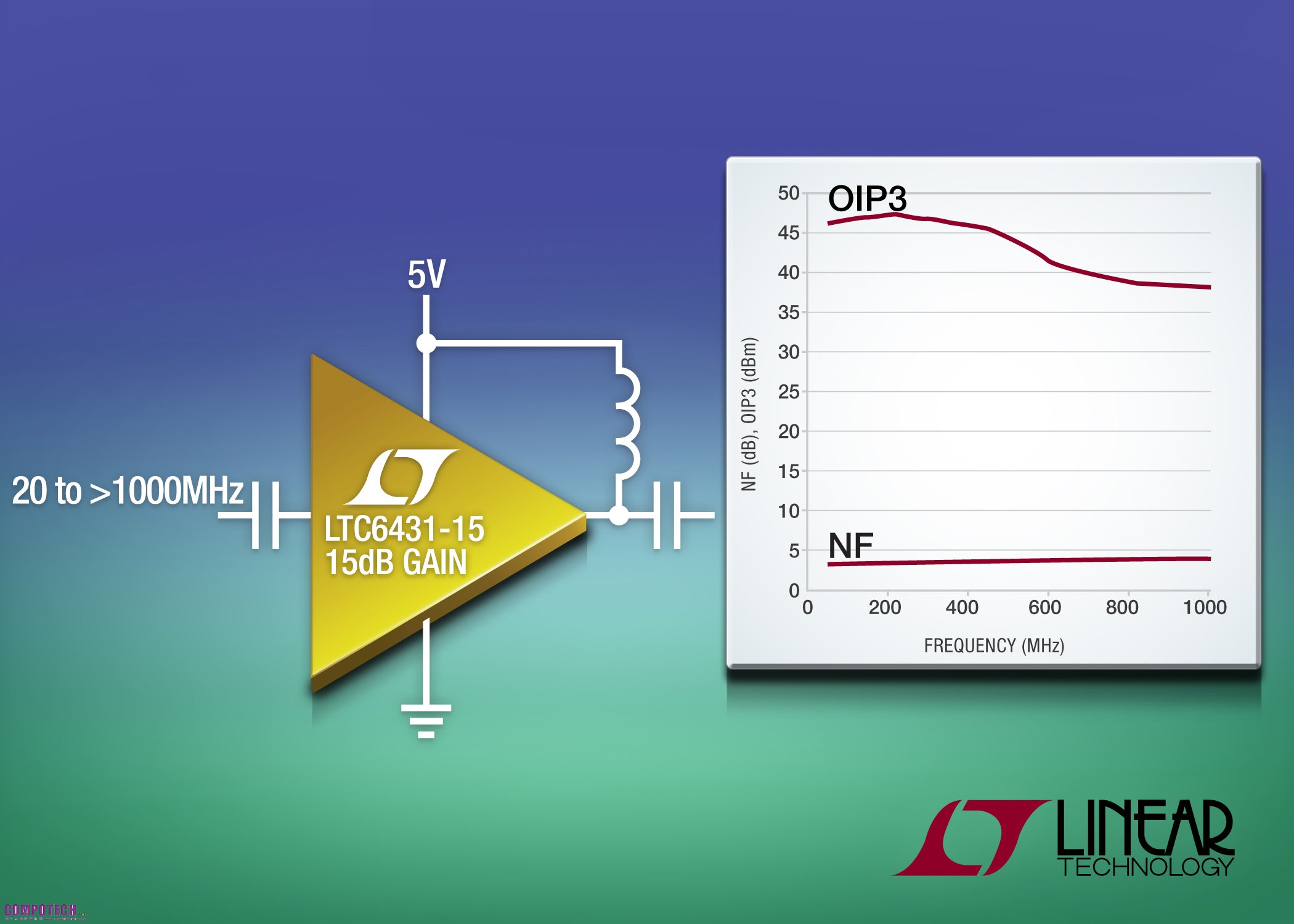

圖說:增益模組放大器具備高於1GHz的絕佳線性度

LTC6431-15特性摘要

·         20MHz 至 1700MHz 頻寬

·         15.5dB 功率增益

·         OIP3 @ 240MHz:

   o   A 等級典型值47dBm, 最低值44dBm

   o   B 等級典型值45.5dBm

·         3.33dB NF @ 240MHz

·         >2V 線性輸出擺幅

·         20.6dBm P1dB

·         50Ohm 單端操作

·         單一 5V 供應, 90mA

·         無條件穩定性

·         4mm x 4mm 24-lead QFN 封裝
