Silicon Labs推出相對濕度單晶片感測器

本文作者:Silicon Labs       點擊: 2012-11-13 08:48
前言:

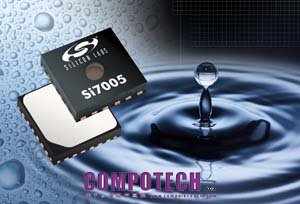

20121112-高效能類比與混合訊號IC領導廠商Silicon Laboratories (芯科實驗室有限公司, NASDAQ: SLAB)今日宣佈推出數位相對濕度(RH)和溫度「單晶片感測器」解決方案。新型Si7005感測器透過在標準CMOS基礎上融合混合訊號IC製造技術,並採用經過驗證的聚合物絕緣膜測量濕度的技術,提升現今RF感測器水準。Si7005感測器是監視或控制濕度及溫度應用的理想選擇,包括汽車空調控制和除霧、住宅空調(HVAC)、製冷、氣象觀測站、食品加工、印刷、資產跟蹤以及醫療設備,包括:噴霧器、製氧機、呼吸治療裝置等。




傳統的RH感測方法通常是使用離散式電阻和電容式感測器、混合型和多晶片模組(MCM)。以上傳統方法通常面臨的問題包括:較高的物料成本和元件數量、大封裝尺寸、製造難題和需要大量的人工校準。相較之下,單晶片Si7005濕度感測器比傳統的離散/模組解決方案尺寸更小、更可靠、更容易設計和使用。



Si7005濕度感測器是「即插即用」、由工廠校準的RH和溫度感測解決方案。該元件具備數位輸出和工廠校準,可免除開發人員必須進行的校準工作,同時Si7005感測器可以簡易替換其他產品。進行感測器單元替換時,無需軟體/韌體更新或重新校準。客戶不用在生產線上花費時間和人力來調整每個單元,因此可減輕生產、再加工和現場維修工作。Si7005感測器的小型QFN封裝支援捲帶包裝、自動貼裝的PCB製造和傳統的焊接工序,進一步幫助OEM製造商降低製造成本。



Si7005感測器採用最先進的感測技術,以單晶片實現精確的濕度和溫度檢測。該元件採用晶粒上精密的band-gap參考電路進行溫度感測,透過晶粒表面的工業標準之low-k介質層電容變化進行濕度測量。溫度和濕度在靠近的相同單晶片元件上精確測量,可提供出色的測量精度。Si7005元件也是同類產品中功耗最低的相對濕度感測器,在每分鐘一次的測量速率下平均僅消耗2µA電流,非常適合電池供電的應用。



Si7005濕度感測器解決方案的整個材料清單(BOM)僅需要兩個旁路電容,而採用離散式元件實現同等功能的解決方案通常需要幾十個元件。Si7005元件在單晶片CMOS IC中整合感測元件、類比數位轉換器(ADC)、訊號處理、用於儲存校準資料的非揮發性記憶體和I2C介面。高整合度的單晶片設計使感測器堅固可靠,減少成本和開發時間,並簡化電路板設計。



Silicon Labs同時開發一種創新解決方案,可以克服傳統感測器所面臨的容易污損難題。Si7005元件提供可選的、工廠安裝的薄型保護蓋/過濾器,保護感測器在安裝前、安裝中和安裝後以及整個終端產品壽命週期中,避免由液體和粉塵所帶來的侵害。這種創新的過濾器在保證測量靈敏度的前提下,免除其他感測器方案所需的材料和人工成本。



Silicon Labs副總裁暨存取、電源和感測器產品線總經理Mark Thompson表示:「Si7005濕度感測器採用標準的生產流程,具備易用、可靠、小尺寸、低功耗和相容性等無與倫比的特性組合。由多元化半導體廠商所供應的Si7005是唯一的單晶片數位濕度/溫度感測器。Silicon Labs提供廣泛的混合訊號IC產品組合,從低功耗微控制器到無線收發器,為物聯網市場的無線感測器節點和其他應用提供全面的解決方案。」



Si7005濕度感測器是Silicon Labs感測器產品組合的最新成員,感測器產品組合包括電容式觸控感測器、近接和環境光感測器、基於MCU的溫度感測器、隔離交流電流感測器和高壓側直流電流感測器。





價格和供貨

Silicon Labs Si7005濕度和溫度感測器現已量產,支持4mm x 4mm QFN封裝。在1萬顆採購量,Si7005感測器單價為3.64美元起。



Si7005USB-DONGLE是基於USB的評估板,可簡化對Si7005感測器的評估過程,價格為49美元。Si7005-EVB子卡價格為29美元,包括可彎曲電纜(flex-cable),開發人員可在溫度或濕度箱中評估Si7005。用於Silicon Labs統一開發平台的Si7005EVB-UDP插卡板價格為49美元。Si7005EVB-UDP-F960開發套件價格為149美元,其把超低功耗C8051F960 MCU開發套件和UDP子卡結合成可攜式評估平台(無需PC),且包括資料記錄器評估代碼。軟體驅動可支援LinuxAndroid平台。



更多有關Si7005感測器的產品資訊、樣品和開發工具,請瀏覽網站:www.silabs.com/humidity-sensor
