凌力爾特發表雙組低雜訊、低dropout穩壓器

2013年3月14日 – 凌力爾特 (Linear Technology Corporation)日前發表雙組低雜訊、低dropout穩壓器LT3030，此元件每通道具備獨立的輸入及關機控制，可於其中一通道提供750mA 連續輸出電流，另一通道提供 250mA ，於全負載時具備300mV的低dropout電壓。LT3030 具備1.8V 至20V 輸入電壓範圍，並提供低如1.215V及達 19.5V的輸出電壓。該元件於寬廣的 10Hz 至 100kHz 頻寬擁有超低 20µV_RMS 雜訊、每通道具備精準關機/UVLO 門檻、追蹤/定序功能及雙組 PWRGD 旗標以指示每通道的輸出穩壓。 LT3030的全功能組合及每個穩壓器115µA/70µA (操作中) 及<1µA  (關機) 的低靜態電流，使其成為要求最長運作時間之電池供電 “保持運作” 系統，以及微處理器核心邏輯電源、追蹤/定序電源及通用電壓轉換的理想選擇換。

LT3030能與非常小、低成本之陶瓷輸出電容搭配操作，以達到最佳的穩定性及瞬變響應，其能於750mA通道與僅10µF的陶瓷輸出電容、及在250mA通道上與3.3µF陶瓷輸出電容穩定搭配。內部保護電路包括逆向電池、無從輸出流至輸入之逆向電流、具備返折的限流和及過熱關機。過熱關機電路可在過載或任一通道發生錯誤時保護通道。

LT3030的精小封裝提供等同於更大型傳統封裝的熱阻抗。該元件目前供貨20接腳散熱加強型 TSSOP 及 28接腳 4mm x 5mm QFN 封裝。目前並提供多樣化的等級/溫度範圍版本，包括 E 及 I等級 -40°C 至 +125°C、 H 等級 -40°C 至 +150°C 及高可靠性 MP 等級 -55°C 至 +150°C操作範圍元件。E等級千顆量購計之單價為 $3.27 美元起。 如需更多資訊，請參閱www.linear.com/product/LT3030

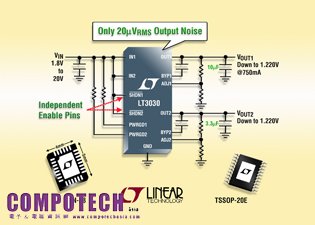

圖說: 雙組 750mA / 250mA 超低雜訊 LDO

LT3030 特性:

l  輸出電流: 750mA / 250mA

l  低Dropout 電壓: 300mV

l  低雜訊: 20µV_RMS (10Hz 至100kHz)

l  低靜態電流: 110uA/70µA

l  寬廣輸入電壓範圍: 1.8V 至 20V

l  可調式輸出電壓: 1.215V 至 19.5V

l  可與10µF/3.3µF最小陶瓷電容穩定搭配

l  低關機電流:  <1µA

l  逆向電池保護

l  無從輸出流至輸入的逆向電流

l  熱關機及具備返折之限流

l  精準門檻以用於關機邏輯或UVLO功能

l  每組輸出擁有PWRGD旗標

l  散熱加強型TSSOP-20E & 4mm x 5mm QFN-28封裝
