凌力爾特發表250mA寬廣 VIN 範圍升降壓充電幫浦

2013年3月20日 – 凌力爾特 (Linear Technology Corporation)日前發表通用型250mA高壓升降壓充電幫浦LTC3245。該元件可透過切換式電容分數轉換，在寬廣的2.7V到38V輸入電壓範圍內維持穩壓，並產生一個3.3V、5V或可調（2.5V至5V）的穩壓輸出。內部電路會自動選擇轉換比（2:1，1:1或1:2）以在輸入電壓和負載條件改變時優化效率。低操作電流（無負載18μA，關機時4μA）和低外部元件數（3個小型陶瓷電容，無需電感）使LTC3245非常適合低功耗、空間受限的汽車/工業應用，如汽車ECU/收發器電源、工業內務管理電源和高效率、低功耗12V至5V轉換。

LTC3245的獨特定頻架構具備更少的切換緣速率，相較於傳統的切換穩壓器可提供更低的傳導和輻射雜訊。該元件具有接腳可選的Burst Mode操作，使用戶能夠權衡低輸出漣波，以達到更高的效率/更低靜態電流。其他IC特性包括低外部元件數、可與陶瓷電容穩定搭配操作、軟啟動電路以防止啟動時過量的電流流動，以及短路和過熱保護。

LTC3245 目前供貨扁平 (0.75mm) 3mm x 4mm 12接腳 DFN封裝(具備背面散熱墊)，及12接腳 MSOP 封裝(具備背面散熱墊)。E及I等級操作接面溫度為-40°C 至 +125°C、 H等級則為 -40°C 至 +150°C。E 等級千顆量購計之單價為$2.80美元起，相關元件即日起可供貨。如需更多資訊請參閱 www.linear.com/product/LTC3245.

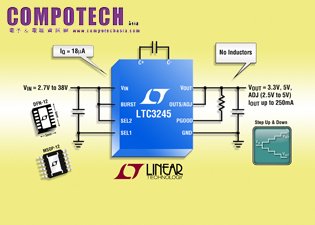

圖說: 低雜訊高壓升降壓充電幫浦

LTC3245特性:

l  2.7V至 38V V_IN 範圍

l  I_Q = 18μA 操作; 關機時僅4μA

l  12V 至5V 效率 = 81%

l  多模式操作 (2:1, 1:1, 1:2) 具備自動模式切換

l  低雜訊, 定頻操作

l  I_OUT = 250mA (Maximum)

l  腳位可選Burst Mode® 操作

l  V_OUT: 固定 3.3V, 5V 或可調

l  過溫及短路保護

l  操作接面溫度: 最高150°C

l  散熱加強型12接腳 MSOP 及扁平 12接腳 (3mm × 4mm) DFN 封裝
