凌力爾特發表寬頻RF至數位µModule接收器

2013年4月16日 – 凌力爾特(Linear Technology )日前發表寬頻RF至數位µModule^®（微型模組）接收器LTM9013，其包含高性能雙組14位元、310Msps類比至數位轉換器（ADC）、高IIP3 I/Q解調器、兩組可變增益放大器和300MHz 低通濾波器。 LTM9013的正交採樣架構可達到300MHz訊號頻寬的擷取，在整個頻帶內具備66dB IMD3效能。該接收器專為寬頻、低IF接收器和建置功率放大器（PA）線性化及數位預失真（DPD）之無線基地台而設計。 LTM9013透過多年的應用設計專業來提供高整合、易用，可重複和可確保系統之性能，以提高產能和上市時間。

由於來自行動用戶對於數據需求的不斷提高，新一代基地台的架構可達到60MHz的更高傳輸頻寬。為線性化60MHz的傳輸頻寬，用於線性化演算法的預失真回授迴路必須擷取五階互調乘積至300MHz。數位化五階互調失真需要非常寬廣的頻寬、低雜訊接收器及超平坦的通頻(passband )。LTM9013包含一組300MHz低通濾波器，其於整個頻帶內通頻漣波低於1.3dB。由於DPD為一回授迴路，因此低延遲有利於接收器（也稱為發送觀察路徑接收器）；更快速的迴路則可使PA達到更高效率，進而提供更低功耗。LTM9013內的ADC只具有5個時脈週期延遲。

LTM9013採用節省空間的15 mm×15mm球柵陣列（BGA）封裝，運用多層基片屏蔽敏感的類比線，免受數位佈線影響，以將數位回授降至最低。電源和參考旁通電容配置於µModule封裝之內，並緊密耦合至晶片以提供優於傳統封裝的空間、成本和性能優勢。

LTM9013 以千顆量購計之單價為 $65.00美元起，展示板及樣品等更多資訊請參閱www.linear.com/product/LTM9013.

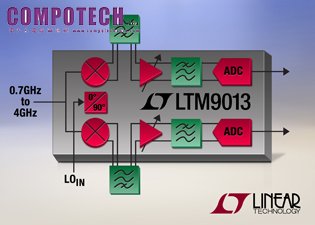

圖說: 300MHz 數位預失真 µModule^® 接收器

LTM9013 特性:

l  內建 I/Q 解調、 IF 放大器 & 雙組 14位元, 310Msps 高速ADC

l  外部高通濾波器擁有頻寬調整

l  用於各個通道的300MHz 低通濾波器

l  RF 輸入頻率範圍: 0.7GHz 至 4.7GHz

l  50Ω 單端RF埠

l  50Ω 差動LO 埠

l  頻率平坦度: 1.3dB 典型值

l  66dBc IM3 位準@ -7dBFS

l  59dB SNR @ -1dBFS

l  平行DDR LVDS 輸出

l  15mm x 15mm BGA 封裝
