凌力爾特發表 LT6110 纜線壓降補償器

2013年4月18日 – 凌力爾特 (Linear Technology Corporation)日前發表 LT6110 纜線壓降補償器，其為一可於遠端提高負載穩壓而不需Kelvin感測線的新元件。 LT6110 是設計者的新零組件，其經由設計以用於大多數穩壓器，並能提供數伏特的負載穩壓補償。

LT6110電阻可針對感測線、電路板佈線或纜線的阻抗所引起的壓降來進行補償，並能於負載提高穩壓10倍以上。其可操作於2V至50V電源範圍，因此適用於高功率USB、乙太網路供電（PoE）、遠端儀器和遠端工業應用。 LT6110因不需感測線而可降低成本，因其易產生誤接或損壞，而此特性使負載穩壓可不受感測線尺寸或長度的限制。

LT6110可透過一感測電阻測量負載電流進行操作，同時將電流注入現有的穩壓器回授迴路來提高輸出電壓。其專門設計以與標準的回授電路及新“電流源”參考裝置搭配，如LT3080。針對小於3A的負載電流，其內部20mOhm感測電阻則可簡化設計。寬廣的頻寬實現了負載步幅的快速瞬變響應補償，在大多數情況下，所省下的感測線和人力需求更甚於LT6110的成本。

凌力爾特工程副總裁暨技術長Robert Dobkin表示：「 LT6110為一獨特的電源零組件，其不需感測線即可提高穩壓，為設計者提供了更高層次的自由度。」

LT6110 特適操作於–40°C 至125°C 溫度範圍，並採用SOT23 及 2mm x 2mm DFN 封裝。目前已可供貨，千顆量購計之單價為$1.29美元起。如需更多資訊請參閱 www.linear.com/product/LT6110

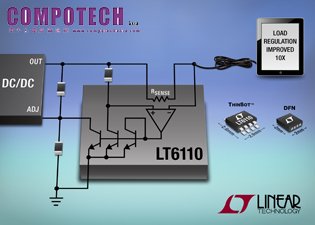

圖說: 可於遠端負載改善電壓穩壓，無需感測線

LT6110特性：

l  可與幾乎所有現有的穩壓器搭配操作

l  透過單一電阻設定修正

l  高壓端電流感測:

n  針對 3A應用內建 20mOhm感測電阻

n  可運用外部感測電阻

l  300µV 最大輸入補償電壓

l  1%(最高)輸出電流精準度

l  30µA 最大供應電流

l  2V 至50V 供電範圍

l  特適於–40°C 至 125°C

l  供貨扁平 (1mm) ThinSOT™ 及 2mm x 2mm DFN 封裝

關於凌力爾特

凌力爾特(Linear Technology Corporation )為 S&P 500 公司之一，三十年來致力為全球主要公司設計、製造及行銷廣泛的高效類比IC，該公司的產品在類比世界和數位電子產品間提供了關鍵的銜接，包括通訊、網路、工業、汽車、運算、醫療、儀器、消費性，以及軍事和航太系統。凌力爾特之產品涵蓋電源管理、資料轉換、訊號處理、RF和介面IC、µModule^Ò子系統，以及無線感測網路產品。如需更多資訊請參閱www.linear.com
