英飛凌推出TO 247-4封裝CoolMOS MOSFET

本文作者:英飛凌       點擊: 2013-05-13 11:48
前言:
大幅提升硬式切換拓樸的效率

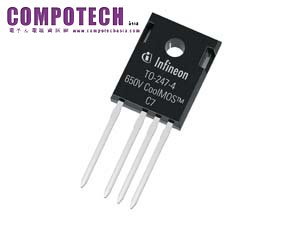

2013 5 13 --英飛凌科技股份有限公司 (FSEIFX / OTCQXIFNNY) 今日推出 TO 247-4 針腳封裝的CoolMOSTM MOSFET。新增的第四針腳係做為 Kelvin 源極,能有效減少功率 MOSFET 源極接合線的寄生電感,這可使各種硬式切換拓樸 (例如連續導通模式功率因數控制器 (CCM PFC)、升壓與雙電晶體順向式 (TTF)),達到最佳效率。




新款封裝可減少多達 8% 的切換損耗,進而提高效率,相當於在 CCM PFC ( 1.2KW 運作) MOSFET 上降低 5W 的功率消耗,相較於採用標準 3 針腳 TO 247 封裝的相同 MOSFET,其全負載效率高出了 0.4%。目前有英飛凌與意法半導體兩家公司皆推出新款 TO 247- 4針腳封裝產品,為客戶提供高品質的供貨來源。



英飛凌高壓功率轉換產品部門主管 Jan-Willem Reynaerts 表示:「新一代超接面 MOSFET如英飛凌新款 CoolMOS C7,能夠在幾納秒內,切換數百伏特的電壓與數十安培的電流。這種封裝能完全發揮晶片技術的效益,是打造適合系統環境的要素,而這種環境是讓節能效率更上層樓的關鍵。英飛凌和意法半導體推出這款高壓 MOSFET TO 247- 4針腳封裝,為節能效果立下嶄新標竿。」



TO 247-4 配置 Kelvin 源極的另一項好處,就是新的針腳配置 - 在閘極與汲極間的感應源極,讓 PCB 的佈線配置變得易於使用,可減少汲極與閘極之間的耦合,這項問題經常會造成關斷時閘極振盪的汲源電壓 (VDS) dv/dt 率。此外,汲極與源極間的沿面距離增加,也提高了系統穩定性。這種新的封裝經過最佳化,適合伺服器、電信和太陽能等高功率應用。



CoolMOS C7 – 英飛凌最新一代的超接面功率電晶體(已於稍早推出),將成為第一款採用 TO 247-4 針腳封裝的 MOSFET 系列產品。



上市時間
TO 247-4
封裝的樣品現已推出,將於 2013 年第三季開始量產。



有關英飛凌最新 TO 247-4 封裝的詳細資訊,請瀏覽 www.infineon.com/c7
