凌力爾特400mA 無線電力接收器可簡化跨 1.2cm 氣隙的非接觸式電池充電

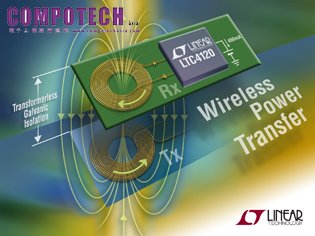

2013年10月8日 – 凌力爾特 (Linear Technology Corporation)日前發表該公司首款無線電池充電產品LTC4120。 LTC4120結合了無線電力接收器及定電流/定電壓電池充電器，可作為包含發射電路、發射線圈、接收線圈和接收電路之完整無線電力傳輸系統的接收電路元件。



LTC4120可與凌力爾特的簡易分散式共振發射器參考設計、或與由無線電力解決方案領導者紐西蘭商PowerbyProxi 所設計和製造之先進現成發射器可靠搭配。 PowerbyProxi 的發射器提供多項先進功能，包括透過單一發射器同步充電多個接收器，及異物檢測以防止傳輸故障時的過熱。

LTC4120 可從接收線圈接受調節的 4.2V 至 40V 輸入，以供電全功能的定電流/定電壓 400mA 電池充電器，其包括可設定的充電電流、可設定的3.5V 至 11V 電池浮動電壓 (具備 ±1%精度 )、具備半小時逾時( timeout) 週期的電池預處理、壞電池錯誤檢測、及NTC過熱保護、充電狀態及 2小時週期安全終止計時器。

LTC4120具備動態調和控制（DHC）專利技術，可在各種條件下達到最佳無線電力傳輸，且提供熱管理及過壓保護。該技術可調變接收槽的諧振頻率，提供所接收功率及發射功率的無損調整，以使透過無線充電電池供電的裝置更有效率和強固。

運用LTC4120之無線充電使電池供電裝置的再充不需昂貴、易故障的連接器。於移動、旋轉設備，或特別需要清潔或衛生考量時，採用LTC4120的產品可被包覆於密封罩內。應用範圍包括手持式儀器、工業/軍用感測器及使用於惡劣環境中的類似設備、可攜式醫療裝置、小型設備和電氣隔離裝置。 基於LTC4120的系統所提供的解決方案，比建置Qi標準的方案更為簡易，同時包含更遠的傳輸距離及無需軟體等額外利益。

凌力爾特電源產品部副總裁/總經理Don Paulus表示：「LTC4120是凌力爾特和無線電力方案領導者PowerbyProxi 持續合作中的第一項成果」。PowerbyProxi  執行副總裁暨技術長Fady Mishriki則表示：「凌力爾特的LTC4120和我們的輔助發射器將創造出全新產品，以簡化充電程序，而不受到骯髒、受潮、或危險環境的影響。」

 LTC4120 採用扁平 (0.75mm) 16接腳 3mm x 3mm QFN 封裝，具備背面金屬焊墊以達到絕佳的熱效能。E 及I等級版本保證可操作於 -40°C 至125°C溫度範圍。 E等級千顆量購計之單價為 $3.55美元起。如需更多資訊請參閱 www.linear.com/product/LTC4120

圖說: 40V, 400mA 無線充電系統具備 DHC

LTC4120特性：

l  無損調和控制可於廣泛的耦合環境達到最佳的無線充電

l  寬廣的接收電壓範圍: 4.2V 至 40V

l  可調式電池浮動電壓:  3.5V 至 11V

l  可透過單一電阻設定50mA 至 400mA 充電電流

l  ±1%回授電壓精準度

l  可設定的 5% 精準充電電流

l  無需微處理器或軟體

l  透過寬鬆的耦合 Tx/Rx 線圈達到廣距操作

l  散熱加強型、扁平16接腳 (3mm × 3mm × 0.75mm) QFN 封裝
